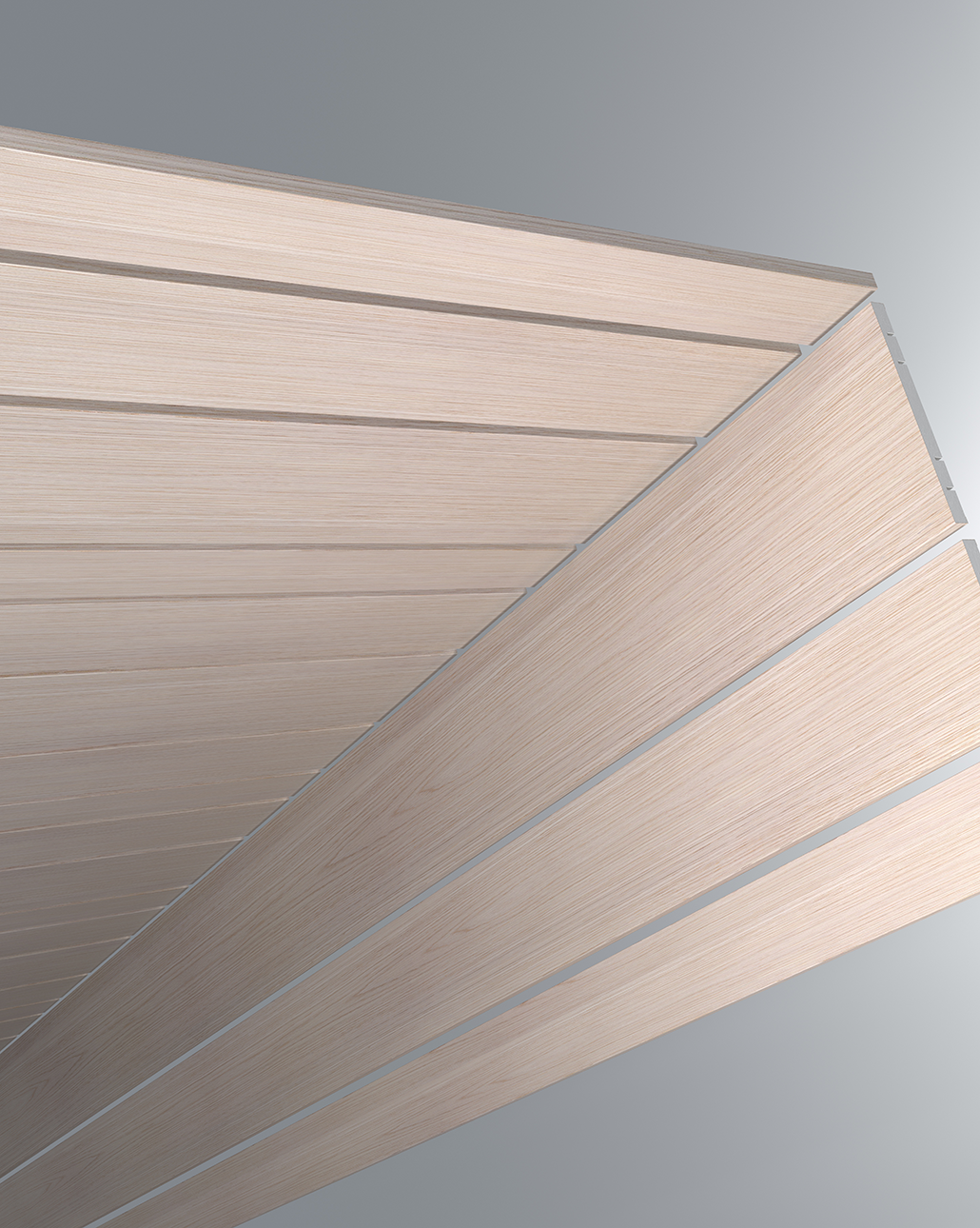

Linear montaż Plank – sufit
Montaż Linear Plank i Linear Plank-P w zmniejszającej się lub pełnej długości.
GLOBAL
ZASTOSOWANIE
Sufity
TYP / ROZWIĄZANIE
System liniowy
INSTALACJA
CAPAX SYSTEM
Montaż deski – Sufit | w pełni demontowalny
System montażowy Capax do sufitów liniowych z desek to przyjazna dla użytkownika konstrukcja aluminiowa, oferująca niezawodność montażu i doskonały efekt wizualny. Do montażu elementów nie są potrzebne żadne narzędzia. System jest w pełni demontowalny, co jest idealne, gdy wymagany jest dostęp do urządzeń technicznych znajdujących się ponad sufitem.
Krok po kroku za pomocą deski o długości 2400 mm lub Plank-P
Przed rozpoczęciem instalacji
Zaplanuj swoją instalację
Wybierz odcień desek w kolorze i zaplanuj montaż na ścianie, zalecamy losowe mieszanie różnych odcieni.
Warunki pokojowe
Temperatura w pomieszczeniu powinna wynosić od 18 do 50 C°. Wilgotność powietrza powinna wynosić od 25 do 60%. Wilgotność podkosntrukcji () nie powinna być wyższa niż 15%.
Konstrukcja ścian
System Gustafs Capax może być stosowany na większości rodzajów powierzchni. Upewnij się, że konstrukcja nośna jest przystosowana do dużych obciążeń, dotyczy to w szczególności wysokich ścian i dużych powierzchni.
KROK 1
1. Zwieś wieszaki noniuszowe pod stropem. Zaplanuj ustawienie Noniusa zgodnie z krokami 3 i 4.
KROK 2
2. Za pomocą adaptera NONIUS-CD połączyć profil BASE-CD z wieszakami sufitowymi.
KROK 3
3. Zawiesić BASE-CD w odstępie co 600 mm, mierzonym od środka profili (cc).
A=600 mm
KROK 4
4. Mierząc wzdłuż długości płyty BASE-CD, połączenie z sufitem należy wykonać co 600 mm.
B = 600 mm
KROK 5
5. Wypoziomuj wysokość za pomocą lasera i zabezpiecz zawleczką.
KROK 6
6. Zabezpiecz pozycję NONIUS-CD, zginając 2 skrzydła.
KROK 7
7. W razie potrzeby podłącz BASE-CD w linii z profilem 3263 i upewnij się, że odległość osiowa między otworami mocującymi pozostaje stała. Zwiększ tarcie między elementami sprzęgającymi, lekko przekręcając jeden róg do wewnątrz, na każdym profilu BASE-CD.
Podłączenie liniowe base-CD za pomocą profilu Capax 3263
KROK 8
8. Zatrzaśnij profil dystansowy 3262 prostopadle do BASE-CD co 1200 mm.
KROK 9
9. Dwa profile dystansowe Capax 3262 będą częściowo przebiegać równolegle, jeśli są zamontowane na tym samym profilu BASE-CD.
KROK 10
10. Zamontuj izolację Acoustex-15 w sekcji „T” płyty BASE-CD.
KROK 11
11. W przypadku desek o szerokości 88 mm: Przymocuj uchwyt U-FIX-CDC do każdego końca deski za pomocą narzędzia M-BLOCK-CD. Uchwyty należy umieścić tak, aby zacisk sprężynowy znajdował się najbliżej końców desek.
Dla desek o szerokości 138 i 188: Przymocuj 2 sztuki uchwytu U-FIX-CDC do każdego końca deski za pomocą narzędzia M-BLOCK-CD. Uchwyty należy umieścić tak, aby zacisk sprężynowy znajdował się najbliżej końców desek.
KROK 12
12. Dołączone 3 dodatkowe U-FIX-CD w odległości cc 600 ± 10 mm.
W przypadku desek o średnicach 138 mm i 188 mm umieść dodatkowe klipsy U-FIX-CD w co drugim rowku.
KROK 13
13. Przymocuj deski do płyty BASE-CD, zatrzaskując zaciski sprężynowe w prostokątnych otworach.
KROK 14
14. Połączenie liniowe 2 desek powinno być zabezpieczone profilem BASE-CD.
KROK 15
15. Opcjonalnie użyj U-FIX 200 do liniowego łączenia desek. Należy pamiętać, że deski nie pozostaną w pełni demontowalne.
KROK 16
16. Koniec deski nie może wystawać bez podparcia na więcej niż maksymalnie 200 mm.
PŁYTA CD BAZOWA
Bagażnik sufitowy. Długość: 3100mm
3262
Profil dystansowy, z nacięciami co 50 mm. Długość: 3120 mm
3263
Łącznik 3263. Długość 300 mm
U-FIX-CDC
Długość: 50 mm
U-FIX-CD
Długość: 50 mm
Wieszak Noniusza
Dostępne w długościach od 200 mm do 2000 mm
Nonius-CD
Przejściówka do podłączenia płyty BASE-CD
Zawleczka
Aby zabezpieczyć pozycję Nonius-CD.
SUFIT I IZOLACJA
A. Wieszak noniuszowy
B. Adapter Nonius
C. Zawleczka blokujący wieszak noniuszowy
D. 3262 profil dystansowy
E. klips U-FIX-CDC
F. profil BASE-CD
G. Deska
H. Acoustex
I. U-FIX-CD
Drewno
Drewno jest produktem naturalnym, a każda okleina jest wyjątkowa. Różnice w kolorze, wzorze i strukturze są uważane za normalne i stanowią część wystroju. Wybierz deski w odcieniu koloru i zaplanuj montaż na ścianie lub suficie, zalecamy losowe mieszanie różnych odcieni. Drewno zmienia się z czasem pod wpływem światła UV.
Warunki przechowywania, instalacji i użytkowania
Tylko do użytku w suchych pomieszczeniach a nie w wilgotnych. Przechowywanie, montaż i użytkowanie w temperaturze 18-50 ° C i wilgotności powietrza 25-60%. Wilgotność w podbudowie () nie powinna być wyższa niż 15%. Deski Gustafs są wrażliwe na wilgoć i wodę, dlatego należy je zawsze przechowywać w suchym miejscu i w pomieszczeniach.
Przechowywanie i transport
· Nie przewozić niezabezpieczonych desek.
· Nie piętrować palet.
· Na czas przechowywania opakowanie należy przechowywać zamknięte.
· Podnoś deski w poziomie, pionowo i pojedynczo.
· Unikaj ekspozycji na silne i bezpośrednie światło słoneczne.
Czyszczenie
Czyszczenie odbywa się za pomocą mopa na sucho lub odkurzacza. Używaj syntetycznego płynu czyszczącego bez amoniaku do tłustych plam, plam z owoców, wina i kawy. Krew usuwa się zimną wodą.
Nasze powierzchnie powlekane promieniami UV i laminowane są dopuszczone do stosowania ze szpitalnymi środkami czyszczącymi zawierającymi do 70% alkoholu.
Na placu budowy
– Unikaj ekspozycji na silne i bezpośrednie światło słoneczne.
– Nie przesuwaj produktów o siebie. Oprzyj panele o ścianę w celu krótkotrwałego przechowywania.
– Podczas montażu nie wystawiaj widocznych powierzchni na działanie ostrych przedmiotów.
– Chroń zarówno niezainstalowane, jak i zainstalowane deski przed uderzeniami o drabiny, wózki, montaż mebli itp., w tym wszystkich innych pracowników i ich narzędzia.
