Mix installation – Ceiling

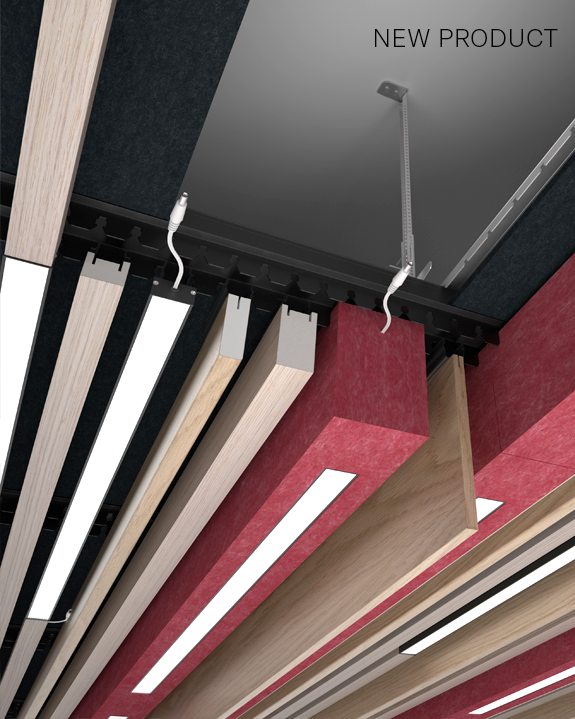

Mixa och kombinera bredder, djup och material. MIX-systemet gör det möjligt att förena den mjuka, textila känslan hos Feltfon med eleganta, naturliga träytor i våra fanérklädda produkter. Med Mix systemet kan du lätt skapa linjära mönster med tydlig karaktär och visuell variation.

Integrerade F-line linjära LED-lampor kan placeras i systemet och ger en snygg linjerad ljuslösning. Capax MIX möjliggör även installation av både Feltfon akustiska bafflar och helfanérade Blayde-bafflar, vilket ger stor frihet att utforma galler- och baffeltak beroende på projektets akustiska och estetiska krav.

Resultatet är ett högpresterande och robust undertakssystem som är fullt demonterbart, exakt linjerat och utvecklat för snabb, smidig och användarvänlig installation.

ANVÄNDNING

Undertak

TYP / LÖSNING

Linjärt mixsystem

INSTALLATION

CAPAX-MIX

KONTAKT

CAPAX MIX

Flera takmodeller i ett och samma system

Med Capax MIX kan flera olika takmodeller kombineras i samma installationssystem – inklusive Gustafs Linear RIB, olika Feltfon produkter, Blayde samt F-Line integrerad linjär LED-belysning. Denna flexibilitet öppnar nya kreativa möjligheter och gör det möjligt att skapa unika, projektspecifika taklösningar med perfekt passform och konsekvent visuell linjering.

Systemet är utvecklat för att säkerställa en harmonisk helhet där varje komponent samverkar tekniskt och estetiskt. Resultatet är ett modulärt undertakssystem som förenar designfrihet, exakt installation och hög akustisk prestanda.

Från vänster: Feltfon Rib, F-Line-R, Rib-R, F-Line-C, Rib- Narrow, Rib HD, Blayde, Rib-E, Rib-R 88 mm wide.

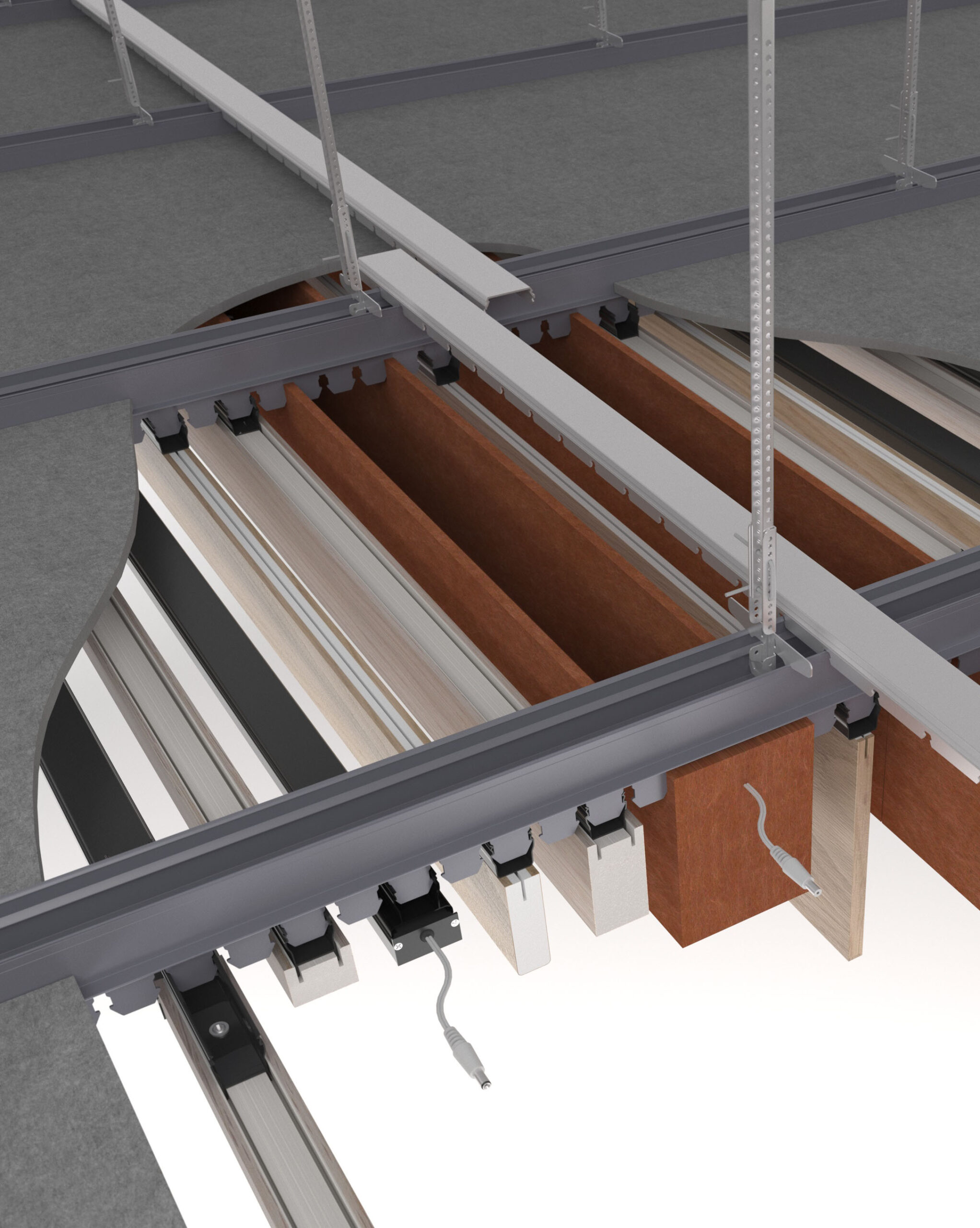

TOPP VY +

TOPP VY

Gustafs Capax är ett stabilt och korrosionsbeständigt bärverk, utvecklat för långsiktig driftsäkerhet i krävande miljöer. Systemet kan även kompletteras med en lättinstallerad och demonterbar akustisk filtbaksida, Acoustex, tillgänglig i flera färger.

BELYSNING +

BELYSNING

Capax MIX gör det möjligt att kombinera olika tak produkter och integrerad belysning i ett och samma klicksystem. Installationen är snabb och enkel, samtidigt som systemet ger obegränsad flexibilitet i utformning och funktion.

FILT & TRÄ +

FILT & TRÄ

Mixa trä och filt i ett och samma system och skapa linjära mönster med tydlig arkitektonisk rytm. Resultatet blir ett designflexibelt akustiktak med modulär uppbyggnad – utvecklat för att ge både visuell precision och optimal ljudmiljö i varje projekt.

MELLANRUM

Mellanrum

Centrumavstånden (cc-måtten) i Capax-systemet är fasta – 62, 93, 124, 155, 186 mm och så vidare. Dessa mått anger avståndet mellan centrumlinjerna för varje profil och säkerställer en exakt och konsekvent installation.

Detta gör att mellanrummet i installationen påverkas av bredden på de valda ribborna, bafflarna, Blayde-elementen eller belysningsprofilerna – samt i vilken följd man väljer att kombinera de valda ribborna. Genom att anpassa produktbredderna till de fasta cc-måtten kan du skapa din egen rytm, balans och visuella struktur.

MELLANRUM >>

Kombinationsmöjligheter

Kompatibla produkter i Capax MIX-systemet

Linear Rib R & S

Samt Rib Narrow 22 mm bred & Rib HD med 74 mm djup.

Till Rib-R produktsida >>

Linear Rib S

Samt Rib Narrow 22 mm bred & Rib HD med 74 mm djup.

Rib-E

To Rib-E Installation Page >>

Feltfon produkter

Alla linjära samt Blox och Bafflar

To Feltfon products >>

F-Line R belysniong

Läs mer >>

F-Line C belysning

Läs mer: F-Line C Installation>>

Mix System Dimensioner

För fullständig information om mått, centrumavstånd och installationsmöjligheter, se produktsidorna nedan.

DIMENSIONER RIB-R

DIMENSIONER RIB-S

DIMENSIONER RIB-HD

DIMENSIONS RIB-Narrow

Mellanrum

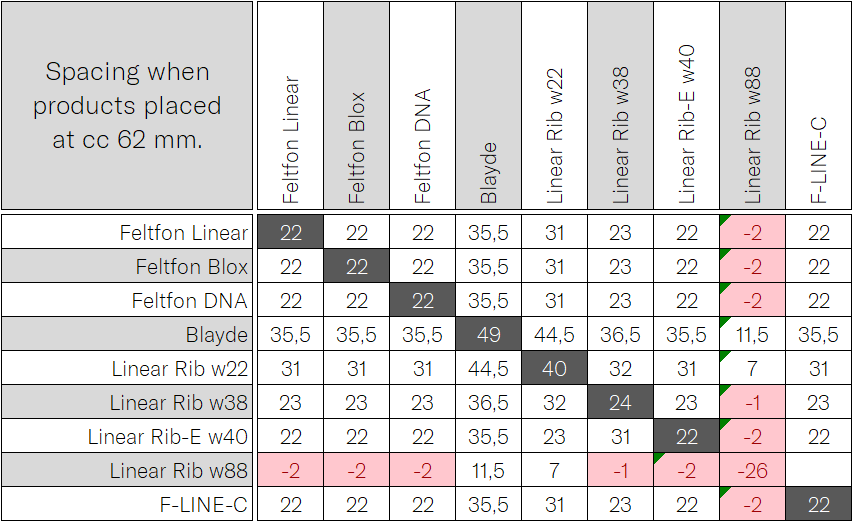

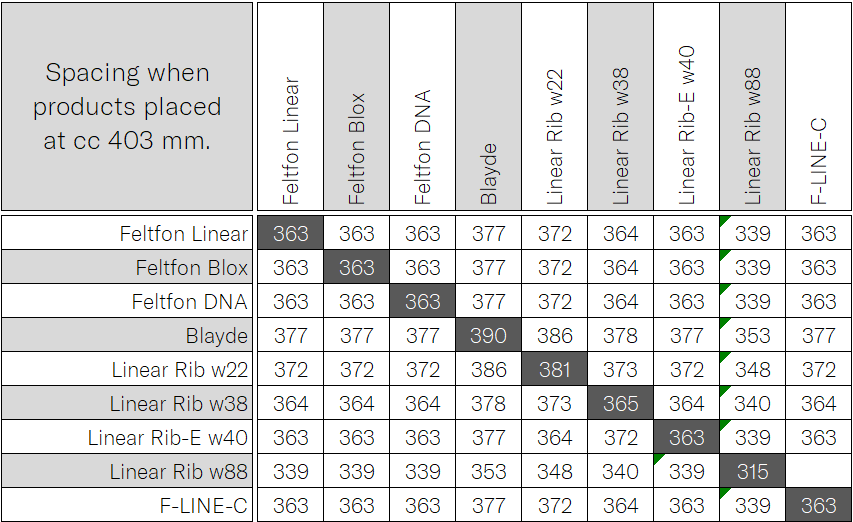

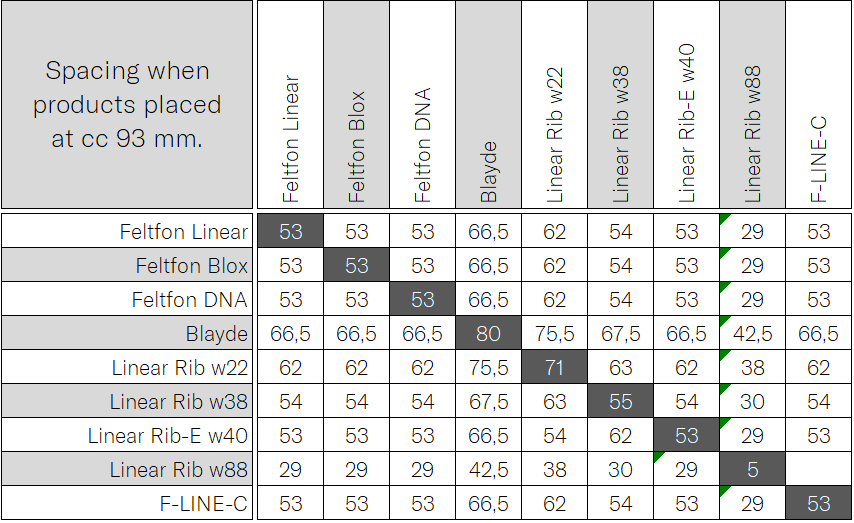

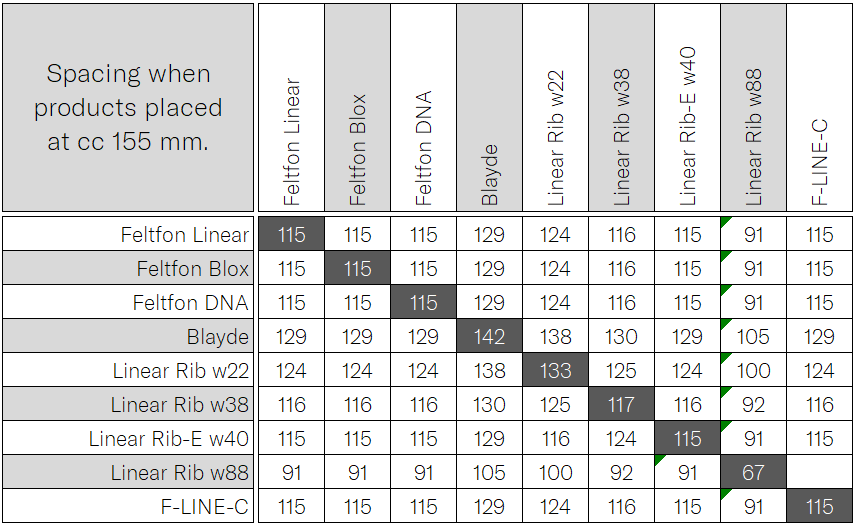

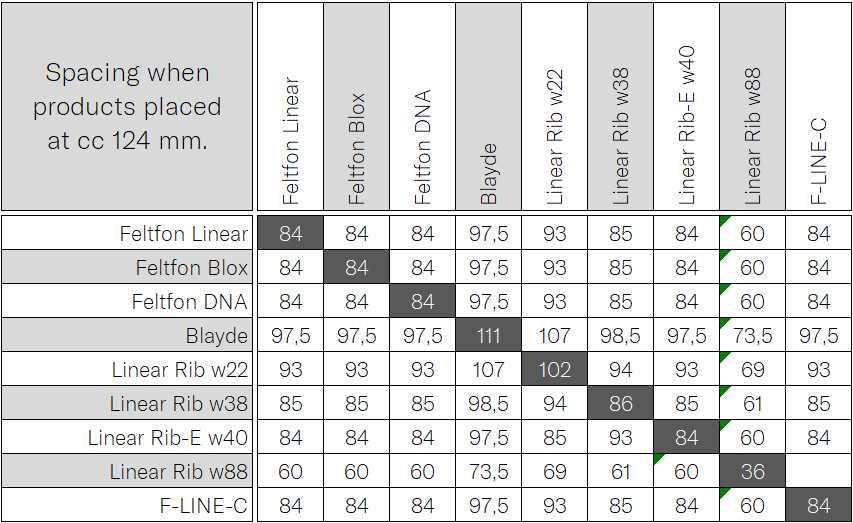

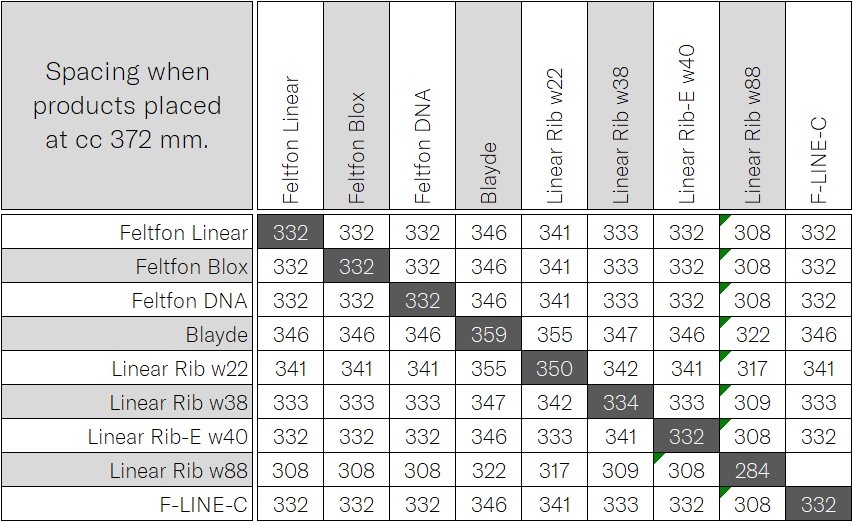

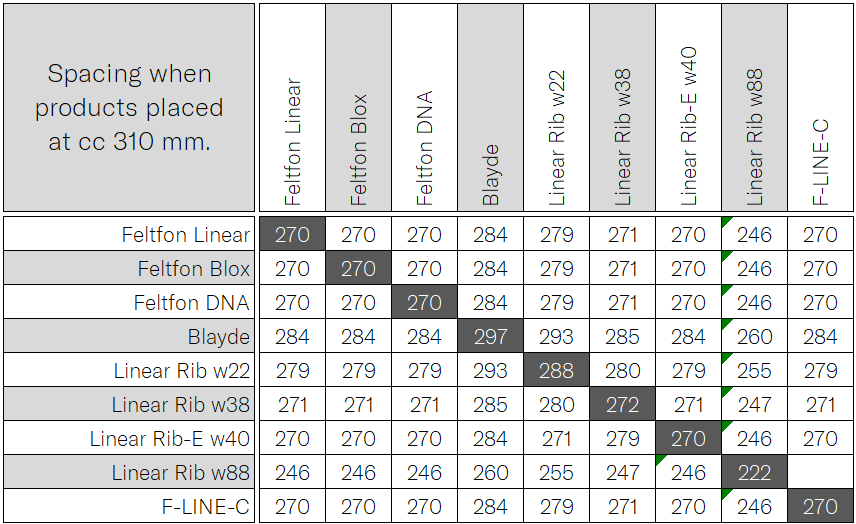

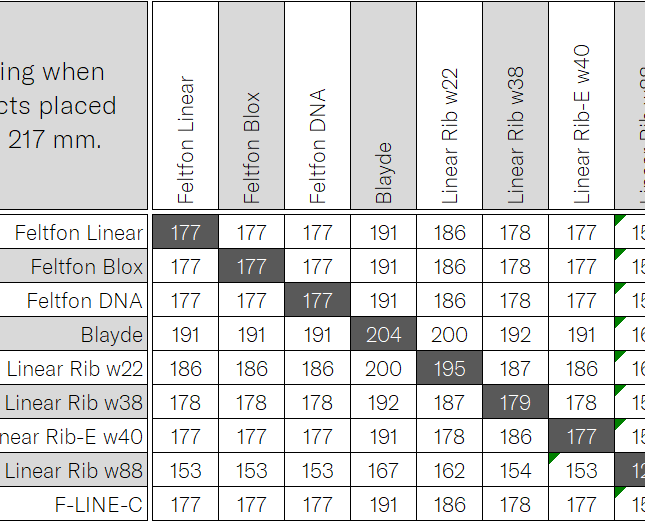

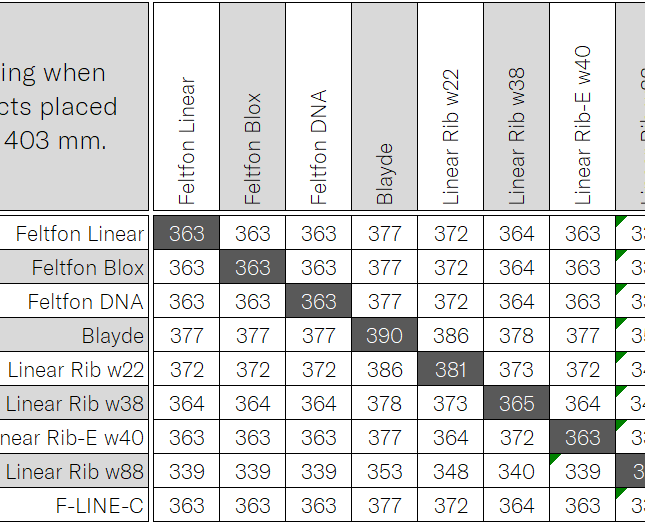

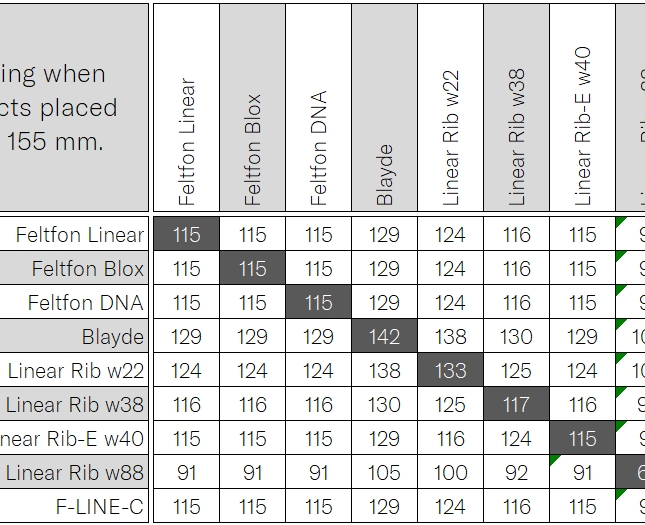

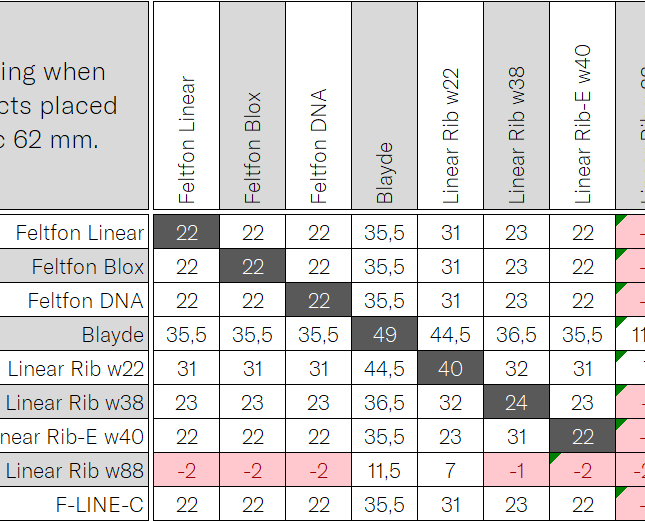

Tabellerna nedan visar beräkningar baserade på de produktbredder som anges här

Feltfon Rib, 40 mm
Feltfon Blox, 40 mm
Feltfon DNA, 40 mm
Blayde, 13 mm
Linear Rib, 22 mm
Linear Rib, 38 mm
Linear Rib-E, 40 mm
Linear Rib, 88 mm
F-Line-C, 40 mm

ACOUSTEX 9

Acoustex® 9

Acoustex® 9 mm akustikisolering finns i ett brett urval av färger, noggrant anpassade till våra Feltfon- och träbaserade filtprodukter – för en helhetslösning som förenar visuell harmoni med effektiv ljudabsorption.

APPLIKATION: Väggar, undertak, våtrum
BRANDKLASS: B-s1,d0
MATERIAL: 9 mm rPET-filt

FILTFÄRGER

ACOUSTEX 15

Acoustex ® 15

Acoustex® 15 mm akustisk isolering finns i 15 färger.

DIMENSIONER (mm): 1194 x 594, 594 x 594

Färg	Färgkode	LRV
Jet Black	NCS S 8500-N	3
Rock Grey	NCS S 7502-B	8
Smoke Grey	NCS S 2000-N	58
Linen	NCS S 1005-R80B	75
Desert Tan	NCS S 4005-Y50R	30
Cream Latte	NCS S 2005-Y40R	54
Mouse Grey	NCS S 4000-N	33
Pale Denim	NCS S 3020-B	35
Ivory	NCS S 1510-Y60R	57
Moss	NCS S 3010-G10Y	32
Damask	NCS S 3040-Y90R	20
Buff	NCS S 1505-Y30R	68
Khaki	NCS S 2020-Y20R	31
Amber	NCS S 2050-Y10R	53

Läs Innan du börjar installera

Planera

Välj ribbor efter färgnyans och planera din installation. Naturligt trä är ett levande material och vi rekommenderar att du blandar de olika nyanser som naturligt kan förekomma slumpmässigt.

Rumstemperatur

Rumstemperaturen bör ligga mellan
18-50C°.

Luftfuktighet

Luftfuktigheten bör ligga mellan 25-60 %. Fuktgraden i den underliggande konstruktionen (betongen) bör inte vara högre än 15 %

Steg för steg – Installationsguide

STEG 1

1. Fäst Nonius hängarna i taket. Planera placeringen av Nonius hängarna enligt steg 3 och 4. ↓

STEG 2

2. Använd adaptern NONIUS-CD för att ansluta BASE-CD-profilen vid takhängarna.

Nonius-CD adapter for ceiling installations

STEG 3

3. Häng upp BASE-CD-profilerna med ett intervall av 600 mm, mätt från profilernas mittpunkter (cc).

A = 600 mm
Suspended Base-CF

STEG 4

4. Anslutningen till taket måste göras var 600 mm mätt längs BASE-CD:s längd.

B = 600 mm

STEG 5

5. Justera höjden med hjälp av en laser och fäst hängaren med Nonius- locking pin.

STEG 6

6. Säkra NONIUS-CD:ns position genom att böja de två vingarna.

STEG 7

7. BASE-CF profilen kan längdskarvas vid behov. Använd då profil 3263 och se till att cc-avståndet mellan fixeringshålen är konstant. Öka friktionen mellan de sammanfogande komponenterna genom att vrida in ett hörn något på varje BASE-CF.

Base-CF in-line connection med Capax profil 3263

STEG 8

8. Distansprofil 3262 knäpps fast vinkelrätt mot BASE-CF med 1200 mm avstånd mellan varje profil.

STEG 9

9. Två distansprofiler, Capax 3262, kommer delvis att löpa parallellt om de är monterade på samma BASE-CF.

STEG 10

10. Montera Acoustex-15 isolering eller Acoustex-9 filt på BASE-CF-profilens T-sektion.

STEG 11

11. Fram till detta moment är installationen densamma för alla produkter. För fortsatta monteringssteg, se respektive produkts specifika anvisningar.

Feltfon
F-Line R
Rib R & S
F-Line C
Rib Narrow 22 mm wide
Rib HD
Blayde
Rib-E
Rib 88

STEG 12

12. Use 5 pcs of U-FIX-CF-80 per 2400 mm length with a maximum cc interval of 600 mm.

A = 600 ± 10 mm

STEP 13

13. The ribs can be installed with spacing of 24 mm, 86 mm, or 148 mm. The spacing can be increased in increments of 62 mm.

STEP 14

14. Attach the Linear Ribs to the BASE-CF carrier, starting in position A.

You must hear 3 ”clicks” to finalize the attachment.

STEP 15

15. The in-line connection of 2 linear products should be secured by having two U-FIX clips attached to one BASE-CF profile.

STEP 16

16. The end of a linear product must not protrude unsupported more than max 200 mm.

Optionally, ad Acoustex-9, in the colour of choice, inside the BASE-CF.

CEILING

A. Nonius hanger
B. Nonius adapter
C. Nonius locking pin
D. 3262 distance profile
E. BASE-CF
F. Linear MIX Product
G. U-FIX-CF / U-FIX-FG / U-FIX-C40
H. 3263 Connector
I. Acoustex 9 mm

1. Feltfon, Depth: 54 mm. Width: 71 mm
2. WoodFelt Depht: 54 mm. Width: 40 mm
3. Linear Rib-R, Rib-S, Depth:28 mm. Width: 38 mm
4. F-Line-C, Light. Width 40 mm
5. Rib- Narrow. Depth: 74 mm, Width: 22 mm
6. Rib HD, Depth: 74 mm, Width: 38 mm
7. Feltfon Baffle, Depth: 140 mm. Width: 102 mm
8. Blayde, Depth: 150 mm. Width: 13,2 mm
9. Rib R, Rib-S, Depth: 22 mm. Width 88 mm
10. Rib E
11. F-Line R, Depth: 54 mm, Width: 102 mm

Component installation system MIX

NONIUS HANGER

nonius-cd hanger for gustafs feltfon
Nonius hanger

NONIUS-CD

nonius-cd hanger for gustafs feltfon
Nonius-CD connecting Base-CD with Nonius hanger.

BASE-CF

Base CF profile for ceiling installation
Base profile lenght: 3000 mm.

CAPAX PROFILE 3262

capax 3265 distance profile
Distance profile 3262

NONIUS LOCK

lock Nonius hanger with Nonius-CD

U-FIX

U-FIX FG 80

U-FIX CF 80

Clip for F-Line C

U-FIX FG

Clip for Blayde & Rib Narrow

You can find product-specific components on each product’s installation page.

GUSTAFS LIGHTING

Linear LED lighting

Gustafs F-LINE light fixtures are designed in harmony with our Gustafs Linear products.

Gustafs F-Line R and F-line C can be installed in between Blayde baffles.

Wood

Wood is a natural product and each veneer is unique. Colour, pattern and structural differences are considered as normal and a part of the décor. Select panels and ribs on colour shade and plan your wall or ceiling installation, we recommend mixing varying shades randomly. Wood changes over time when exposed to UV-light.

Conditions for Storage, Installation and Use

Only for indoor use and not in wet rooms. Storage, Installation and Use at 18-50 C° and 25-60% air humidity. The humidity in the under laying construc-tion (concrete) should not be higher than 15%. Gustafs solutions are sensitive to humidity and water, therefore they should always be stored dry and in-door.

Storage & Transportation

– Do not transport unsecured panels.
– Do not stack pallets.
– Keep the packaging closed during storage.
– Lift panels flat, vertically and one at the time.
– Avoid exposure to strong and direct sunlight.

Cleaning

Cleanings is done by dry mop or vacuum. Use synthetic cleaning fluid without ammonia for greasy stains, fruit, wine and coffee. Blood is removed with cold water.

Our UV coated and Laminate surfaces are approved for hospital cleaning products containing up to 70% alcohol.

On building site

– Avoid exposure to strong and direct sunlight.
– Do not expose visible surfaces to sharp objects during installation.
– Do not slide products on each other. Lean panels against a wall for short term storage.
– Protect both non-installed and installed panels and ribs from impact coming from ladders, trolleys, furniture installation, etc, including all other workers and their tools.

On our downloads page, you’ll find product sheets, technical data sheets, and CAD files for all products included in the Linear Mix system. Everything you need to plan, specify, and design with precision — gathered in one convenient location.
