Linear Rib Installation – Tak

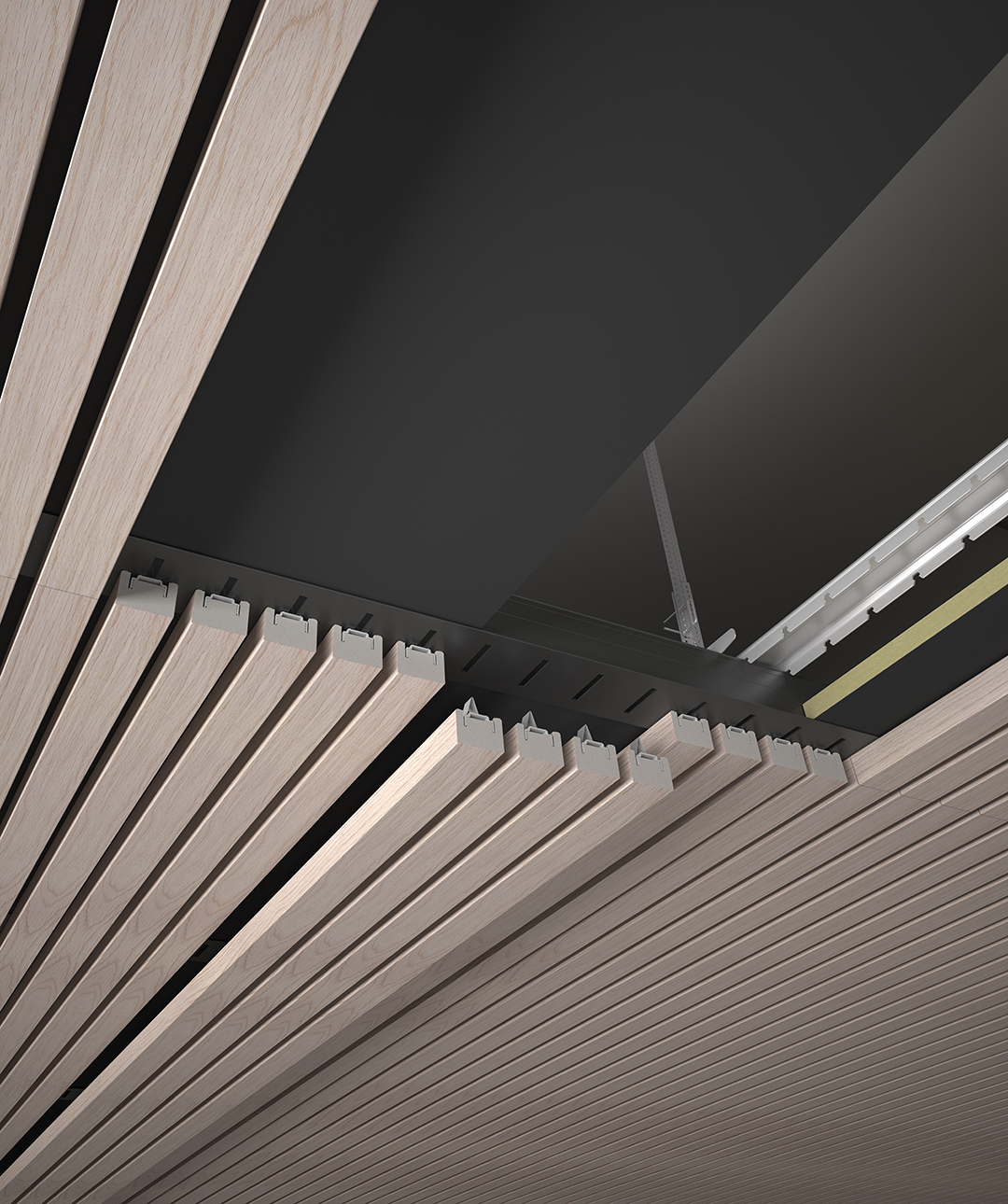

Capax installationssystem för Linear Rib är användarvänligt och ger en pålitlig installation som säkrar ett perfekt visuellt resultat.

Kompatibla produkter: Linear Rib-R, Rib-S och Stripe-XL.

ANVÄNDNING

Undertak

TYP / LÖSNING

Linear System

INSTALLATION

CAPAX-system

Capax System Rib – undertak | demonterbart

01 LÄTT ATT INSTALLERA +
01 LÄTT ATT INSTALLERA

Inga verktyg behövs för att montera komponenterna. Systemet är helt demonterbart, vilket är idealiskt när det krävs tillgång till underliggande funktioner.

02 DEMONTERBARA RIBBOR +
02 DEMONTERBARA RIBBOR

Ribborna demonteras enkelt genom att skjuta ribban i sidled och sedan avlägsna den. Detta görs för hand och inga verktyg behövs.

LINJERADE SKARVAR +
LINJERADE SKARVAR

Ribbornas ändar kan fästas på samma BASE-CD-profil och i samma fixeringshål. Ribbändarna blir då helt fixerade och ger ett perfekt linjerat utseende och hållbara anslutningar. Ribborna är fortfarande helt demonterbara.

Kundanpassad installation

Följande instruktion gäller vår standardinstallation. För andra lösningar, exempelvis böjda tak, öppningar och dörrfoder, kontakta vår support.

KONTAKTA SUPPORT

Viktigt att läsa innan du börjar installera

Planera

Välj ribbor efter färgnyans och planera din installation. Naturligt trä är ett levande material och vi rekommenderar att du blandar de olika nyanser som naturligt kan förekomma slumpmässigt.

Rumstemperatur

Rumstemperaturen bör ligga mellan
18-50C°.

Luftfuktighet

Luftfuktigheten bör ligga mellan 25-60 %. Fuktgraden i den underliggande konstruktionen (betongen) bör inte vara högre än 15 %.



Steg för steg guide, med 2400 mm långa Linear Rib

STEG 1

1. Fäst Nonius hängarna i taket. Planera placeringen av Nonius hängarna enligt steg 3 och 4. ↓

STEG 2

2. Använd adaptern NONIUS-CD för att ansluta BASE-CD-profilen vid takhängarna.



nonius-cd hanger

STEG 3

3. Häng upp BASE-CD-profilerna med ett intervall av 600 mm, mätt från profilernas mittpunkter (cc).

A = 600 mm

STEG 4

4. Anslutningen till taket måste göras var 600 mm mätt längs BASE-CD:s längd.

B = 600 mm

STEG 5

5. Justera höjden med hjälp av en laser och fäst hängaren med Nonius- locking pin.



STEG 6

6. Säkra NONIUS-CD:ns position genom att böja de två vingarna.

STEG 7

7. Vid behov, längdskarva BASE-CD med profil 3263 och se till att cc-avståndet mellan fixeringshålen förblir konstant.


Base-CD linjerad anslutning med hjälp av Capax profil 3263

STEG 8

8. Fäst distansprofilen 3262 vinkelrätt mot BASE-CD profilen var 1200 mm.

STEG 9

9. Två distansprofiler, Capax 3262, kommer delvis att löpa parallellt om de är monterade på samma BASE-CD.

STEG 10

10. Placera Acoustex-15 isoleringen på BASE-CD:s ”T”-sektion.

STEG 11

11. Fäst en U-FIX-CDC i varje ände av de linjära ribborna med hjälp av verktyget M-BLOCK-CD. U-FIX-CDC måste monteras så att fjäderklämman är närmast ribbornas ändar.

STEG 12

12. Fäst ytterligare 3 U-FIX-CD på ett cc-avstånd av 600 ± 10 mm.

A = 600 ± 10 mm

STEG 13

13. Fäst ribborna på BASE-CD genom att klicka fast fjäderklämmorna i de rektangulära hålen.

STEG 14

14. Sammanfogningen av 2 ribbor i linje ska säkras med en BASE-CD-profil.

STEG 15

15. Ribbans ände får inte sticka ut mer än max 200 mm utan stöd.

DEMONTERING

Demontering och ommontering

För enkel åtkomst till de underliggande funktionerna kan ribborna demonteras och monteras om och om igen. Till detta behövs inga verktyg. De extra stora fixeringshålen gör återmonteringen lika enkel och snabb som den första installationen.

Systemet är konstruerat för obegränsade ominstallationer. Detta garanteras av konstruktionen och de material som valts för de delar som ger denna unika snäppmekanism.

Installation av böjda väggar

Böjda installation är möjliga med standardinstallationsmetoden ned till en radie av 300 mm.

curved installation gustafs linear ribs

base-w

radius

Capax Väggprofiler

BASE-CD

Tak bärare. Längd: 3100mm

3262

Distansprofil, med spår var 50 mm. Längd: 3120 mm

3263

3263 Anslutning. Längd 300 mm

3263

U-Fix-CDC

Längd: 50 mm

U-Fix-CD

Längd: 50 mm

Nonius Hanger

Tillgänglig i längder från
200 mm-2000 mm

Nonius-CD

Adapter för att fästa Base-CD

Locking pin

För att låsa fast Nonius-CD i position.

Produkter kompatibla med denna installationsmetod

Tekniska ritningar

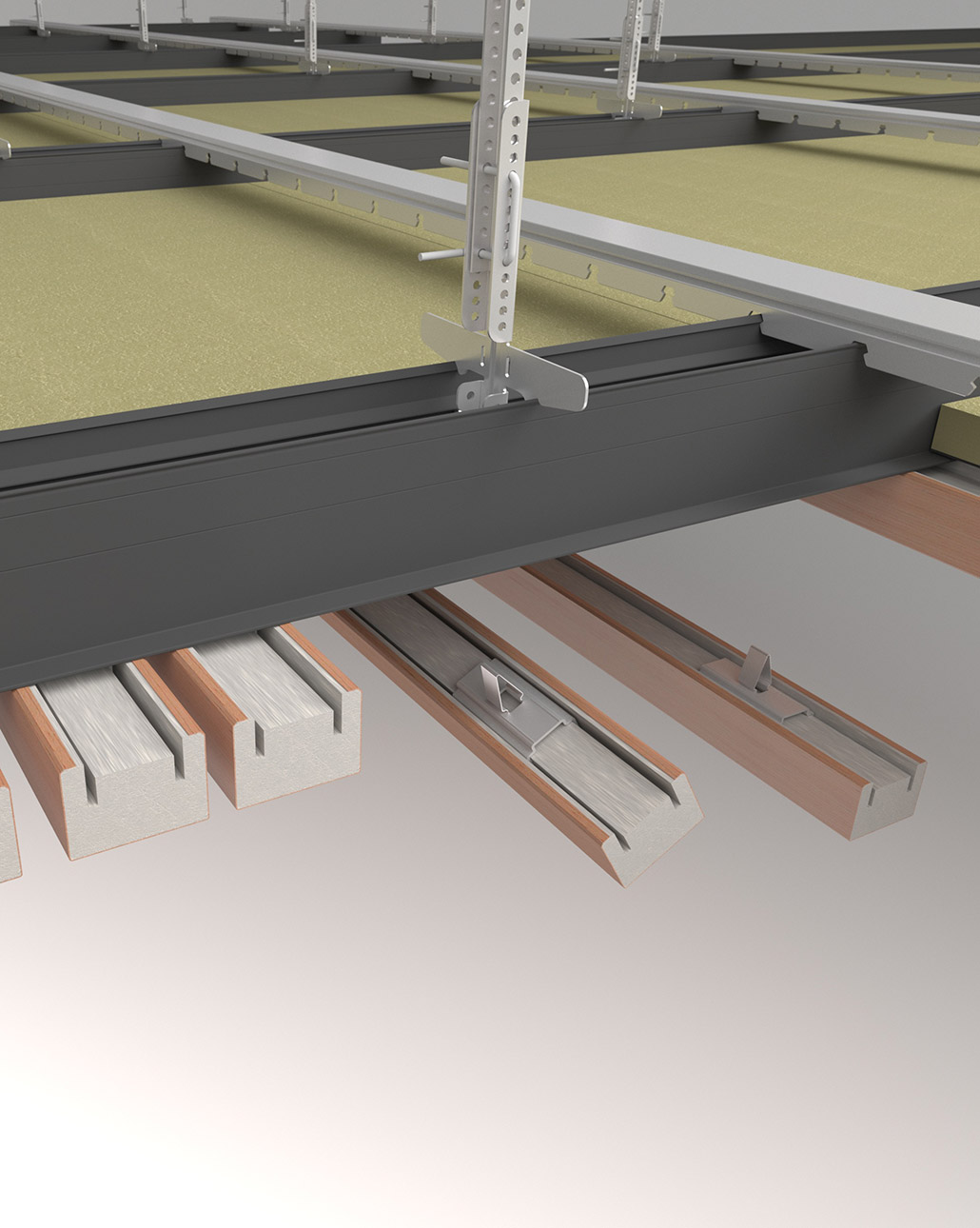

UNDERTAK MED ISOLERING

A. Nonius hanger
B. Nonius adapter
C. Nonius locking pin
D. 3262 distansprofil
E. BASE-CD
F. Linear Rib
G. U-FIX-CD
H. 3263 Anslutare
I. Acoustex isolering
J. U-FIX-CDC

Skötsel och underhåll

Trä

Trä är ett levande material. Färg-, mönster- och strukturskillnader betraktas som normala och är en del av produkten. Välj därför ribbor efter färgnyans och planera din takinstallation innan du startar. Trä mognar / mörknar över tid och exponering av ljus.

Villkor för förvaring, installation och användning

Endast för inomhusbruk bör inte användas eller förvaras i fuktiga miljöer. Förhållandena vid förvaring, installation och användning skall vara inom intervallet 18-50 °C och 25-60 % luftfuktighet. Luftfuktigheten i den underliggande konstruktionen (betongen) bör inte vara högre än 15 %. De flesta Gustafs lösningar är känsliga för fukt och vatten, därför ska de alltid förvaras torrt och inomhus.

Förvaring och transport

– Transportera aldrig ribbor som inte är säkrade.
– Stapla inte pallar.
– Håll emballaget stängt under lagring.
– Lyft ribborna plant, vertikalt och en i taget.
– Undvik exponering för starkt och direkt solljus.

Rengöring

Rengöring sker med torr mopp eller dammsugare. Använd syntetisk rengöringsvätska utan ammoniak för fettfläckar, frukt, vin och kaffe. Blod avlägsnas med kallt vatten.

Våra UV-belagda och laminerade ytor är godkända för rengöringsmedel för sjukhus som innehåller upp till 70 % alkohol.

På byggarbetsplatsen

– Undvik att ribborna utsätts för starkt och direkt solljus.
– Utsätt inte ytan för vassa föremål under installationen.
– Låt inte produkterna glida på varandra.
– Skydda både installerade och oinstallerade panelerna och ribbor från stötar från stegar, vagnar, möbelmontering etc., detta inkluderar även alla andra hantverkare och deras verktyg.
