Linear Rib Narrow Installation – Tak

Ett tak som kombinerar arkitektonisk skärpa med avancerad akustik. RRib Narrow är benämningen på den 22 mm breda varianten av Gustafs Rib-R och Rib-S. Utförandet finns i djup från 28 till 74 mm.

De smalare ribborna skapar ett distinkt, linjärt uttryck med tydlig rytm och precision. Flera valbara centrumavstånd ger flexibilitet i både gestaltning och akustisk funktion. Rib-R och Rib-S i Rib Narrow-utförande installeras i Capax-systemet för säker, exakt och fullt demonterbar montering. Linear Rib Narrow är dessutom en del av det flexibla Capax Mix-systemet vilket gör att det går att kombinera många olika produkter i samma takinstallation.

ANVÄNDNING

Undertak

TYP / LÖSNING

Linear Mix System

INSTALLATION

CAPAX-MIX

KONTAKT

Installation – 22 mm Rib Narrow takribbor

Gustafs Rib-R och Rib-S finns i utförandet Rib Narrow med 22 mm breda ribbor. Systemet kan installeras med flera olika centrumavstånd, vilket ger flexibilitet i både uttryck och funktion. Installation av Rib Narrow har anpassade komponenter jämfört med standardutförandet av Rib-R och Rib-S. Ett särskilt clips används för att säkerställa korrekt infästning och stabil montering i Capax-systemet.

01 MELLANRUM +

01 MELLANRUM

Välj mellanrum från 40 mm och uppåt.

40, 71, 102, 133, 164 mm

CAPAX MIX

Mixa flera takmodeller i ett sammanhållet system

Med Capax Mix kan Linear Rib Narrow kombineras med Linear Rib, Feltfon, Blayde samt integrerade ljuslösningar som F-Line-C och F-Line-R.
Resultatet är full designfrihet inom ett och samma system – där material, funktion och ljus samspelar med perfekt passning och konsekvent linjeföring.

Produkter som går att mixa i samma system

Linear Rib Narrow vägg

ANVÄNDNING: Vägg
INSTALLATION: Capax System

Linear Rib R

Omfattar även Rib Narrow med 22 mm bredd samt Rib HD med 74 mm djup.

Till Rib-R produktsida >>
Installation Rib-R & S Tak >>
Installation Rib HD >>

Linear Rib S

Omfattar även Rib Narrow med 22 mm bredd samt Rib HD med 74 mm djup.

Till Rib-S produktsida >>
Installation Rib-R & S Tak >>
Installation Rib HD >>

Rib-E

Till produktsida Rib-E >>

Installation Rib-E >>

Blayde

Till produktsida >>

Installation Blayde >>

Feltfon produkter

Linear producter + Blox och Baffle

Produkter, Feltfon >>

Feltfon takinstallation >>

F-Line R Belysning

ANVÄNDNING: Tak
Installation F-Line R >>

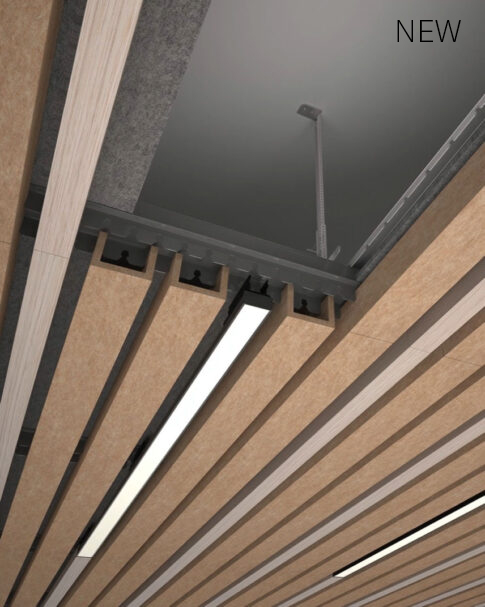

F-Line C Belysning

ANVÄNDNING: Tak

Installation F-Line C >>

Projektanpassade installationer

Instruktionerna nedan gäller standardutförande.
Vid avvikande lösningar, exempelvisvälvda tak, specialanpassade avslut eller integrerade dörrlösningar, kontakta vår tekniska support för rådgivning.

KONTAKT SUPPORT

Dimensioner Rib Narrow

MÅTT

Dimensioner för Rib-narrow

DJUP	LÄNGD	BREDD
28	2400	22
28	2970	22
34	2400	22
34	2970	22
40	2400	22
40	2970	22
54	2400	22
54	2970	22
64	2400	22
64	2970	22
74	2400	22
74	2970	22

ACOUSTEX 9

Acoustex® 9

Acoustex® 9 mm akustikisolering finns i ett brett urval av färger, noggrant anpassade till våra Feltfon- och träbaserade filtprodukter – för en helhetslösning som förenar visuell harmoni med effektiv ljudabsorption.

APPLIKATION: Väggar, undertak, våtrum
BRANDKLASS: B-s1,d0
MATERIAL: 9 mm rPET-filt

FILTFÄRGER

ACOUSTEX 15

Acoustex® 15

Acoustex 15 mm acoustic insulation is available in many colours

DIMENSIONER (mm): 1194 x 594, 594 x 594

Färg	Färgkod	LRV
Jet Black	NCS S 8500-N	3
Rock Grey	NCS S 7502-B	8
Smoke Grey	NCS S 2000-N	58
Linen	NCS S 1005-R80B	75
Desert Tan	NCS S 4005-Y50R	30
Cream Latte	NCS S 2005-Y40R	54
Mouse Grey	NCS S 4000-N	33
Pale Denim	NCS S 3020-B	35
Ivory	NCS S 1510-Y60R	57
Moss	NCS S 3010-G10Y	32
Damask	NCS S 3040-Y90R	20
Buff	NCS S 1505-Y30R	68
Khaki	NCS S 2020-Y20R	31
Amber	NCS S 2050-Y10R	53

Läsa innan du börjar

Planera

Välj ribbor efter färgnyans och planera din installation. Naturligt trä är ett levande material och vi rekommenderar att du blandar de olika nyanser som naturligt kan förekomma slumpmässigt.

Rumstemperatur

Rumstemperaturen bör ligga mellan
18-50C°.

Luftfuktighet

Luftfuktigheten bör ligga mellan 25-60 %. Fuktgraden i den underliggande konstruktionen (betongen) bör inte vara högre än 15 %.

Steg för steg

STEG 1

1. Fäst Nonius hängarna i taket. Planera placeringen av Nonius hängarna enligt steg 3 och 4. ↓

STEG 2

2. Använd adaptern NONIUS-CD för att ansluta BASE-CF-profilen vid tak fästena.

Nonius-CD adapter for ceiling installations

STEG 3

3. Häng upp BASE-CF-profilerna med ett intervall av 600 mm, mätt från profilernas mittpunkter (cc).

A = 600 mm

Suspended Base-CF

STEP 4

4. Anslutningen till taket måste göras var 600 mm mätt längs BASE-CF:s längd.

B = 600 mm

STEG 5

5. Justera höjden med hjälp av en laser och fäst hängaren med Nonius- låspinne.

STEG 6

6. Säkra NONIUS-CD:ns position genom att böja de två vingarna och det långa benet på låspinnen.

STEG 7a

7. Vid behov, längdskarva BASE-CF med profil 3263 och se till att cc-avståndet mellan fixeringshålen förblir konstant. Öka friktionen mellan komponenterna genom att försiktigt vrida in ett hörn något på varje BASE-CF.

Base-CF linjerad anslutning med hjälp av Capax profil 3263

STEG 7b

7b. Ribborna kan installeras med centrumavstånd 24 mm, 86 mm eller 148 mm.
Centrumavståndet kan därefter ökas i steg om 62 mm.

TABELL MELLANRUM MIX

STEP 8

8. Snäpp fast distansprofil 3262 vinkelrätt mot BASE-CF med ett avstånd på max 1200 mm.

STEG 9

9. När två distansprofiler Capax 3262 monteras på samma BASE-CF kommer de delvis att placeras parallellt.

STEG 10

10. Lägg Acoustex-15 isolering eller Acoustex-9 filt på den utstickande delen mitt på BASE-CF profilen.

STEG 11

11. Fäst U-FIX-CF-80 i Linear Ribs dolda spår.

Klammerlängd: 15 mm
Tråddimension: 18 gauge

STEG 12

12. Använd 5 st U-FIX-CF-80 per 2400 mm längd, med ett maximalt centrumavstånd (c/c) på 600 mm.

A = 600 ± 10 mm

STEG 13

13. Montera Linear Rib mot BASE-CF med början i position A.
Tryck ribban på plats tills tre distinkta klick bekräftar att infästningen är låst.

STEG 14

14. Skarven mellan två ribbor ska säkras med en BASE-CF-profil.

STEG 15

15. Ribbans ände får inte sticka ut mer än 200 mm utan understöd.

Som tillval kan Acoustex-9, i valfri kulör, monteras inuti BASE-CF.

UNDERTAK

A. Nonius hängare
B. Nonius adapter
C. Nonius låspinne
D. 3262 distansprofil
E. BASE-CF
H. 3263 Connector

1. Rib- Narrow. Djup: 54 mm, Bredd: 22 mm

Centrumavstånd (c/c)

Inom Capax Mix-systemet är centrumavstånden (c/c) fasta och uppgår till 62, 93, 124, 155 och 186 mm.
Det synliga mellanrummet mellan profilerna varierar beroende på vald produktbredd och konfiguration.

Components

Nonius-hängare

nonius-cd hanger for gustafs feltfon
Nonius hängare

Nonius-CD

nonius-cd hanger for gustafs feltfon
Nonius-CD används för att ansluta Base-CD till Nonius hängaren.

Base-CF

Base profil längd: 3000 mm.

Components

Capax profil 3262

capax 3265 distance profile
Distansprofil 3262

Nonius-CD

nonius-cd hanger for gustafs feltfon
Nonius-CD för anslutning mellan Base-CD och Nonius hängaren.

Nonius Lås

lock Nonius hanger with Nonius-CD

Components

U-FIX-CF-80

GUSTAFS BELYSNING

Linjär LED belysning

Gustafs F-Line armaturer är formgivna i samspel med Gustafs Linear-produkter och integreras sömlöst i systemet. I linje eller mellan andra produkter i Mix systemet.

Trä

Trä är ett levande material. Färg-, mönster- och strukturskillnader betraktas som normala och är en del av produkten. Välj därför ribbor efter färgnyans och planera din takinstallation innan du startar. Trä mognar / mörknar över tid och exponering av ljus.

Villkor för förvaring, installation och användning

Endast för inomhusbruk bör inte användas eller förvaras i fuktiga miljöer. Förhållandena vid förvaring, installation och användning skall vara inom intervallet 18-50 °C och 25-60 % luftfuktighet. Luftfuktigheten i den underliggande konstruktionen (betongen) bör inte vara högre än 15 %. De flesta Gustafs lösningar är känsliga för fukt och vatten, därför ska de alltid förvaras torrt och inomhus.

Förvaring och transport

– Transportera aldrig ribbor som inte är säkrade.
– Stapla inte pallar.
– Håll emballaget stängt under lagring.
– Lyft ribborna plant, vertikalt och en i taget.
– Undvik exponering för starkt och direkt solljus.

Rengöring

Rengöring sker med torr mopp eller dammsugare. Använd syntetisk rengöringsvätska utan ammoniak för fettfläckar, frukt, vin och kaffe. Blod avlägsnas med kallt vatten.

Våra UV-belagda och laminerade ytor är godkända för rengöringsmedel för sjukhus som innehåller upp till 70 % alkohol.

På byggarbetsplatsen

– Undvik att ribborna utsätts för starkt och direkt solljus.
– Utsätt inte ytan för vassa föremål under installationen.
– Låt inte produkterna glida på varandra.
– Skydda både installerade och oinstallerade panelerna och ribbor från stötar från stegar, vagnar, möbelmontering etc., detta inkluderar även alla andra hantverkare och deras verktyg.
