Linear Rib Narrow Installation – Vägg

Capax installationssystem vid montering av Linear Rib Narrow, är ett användarvänligt och enkelt system med ett perfekt visuellt resultat.

Kompatibla produkter: Linear Rib-R, Rib-S, Stripe-XL

ANVÄNDNING

Vägg

TYP / LÖSNING

Linear System

INSTALLATION

CAPAX-system

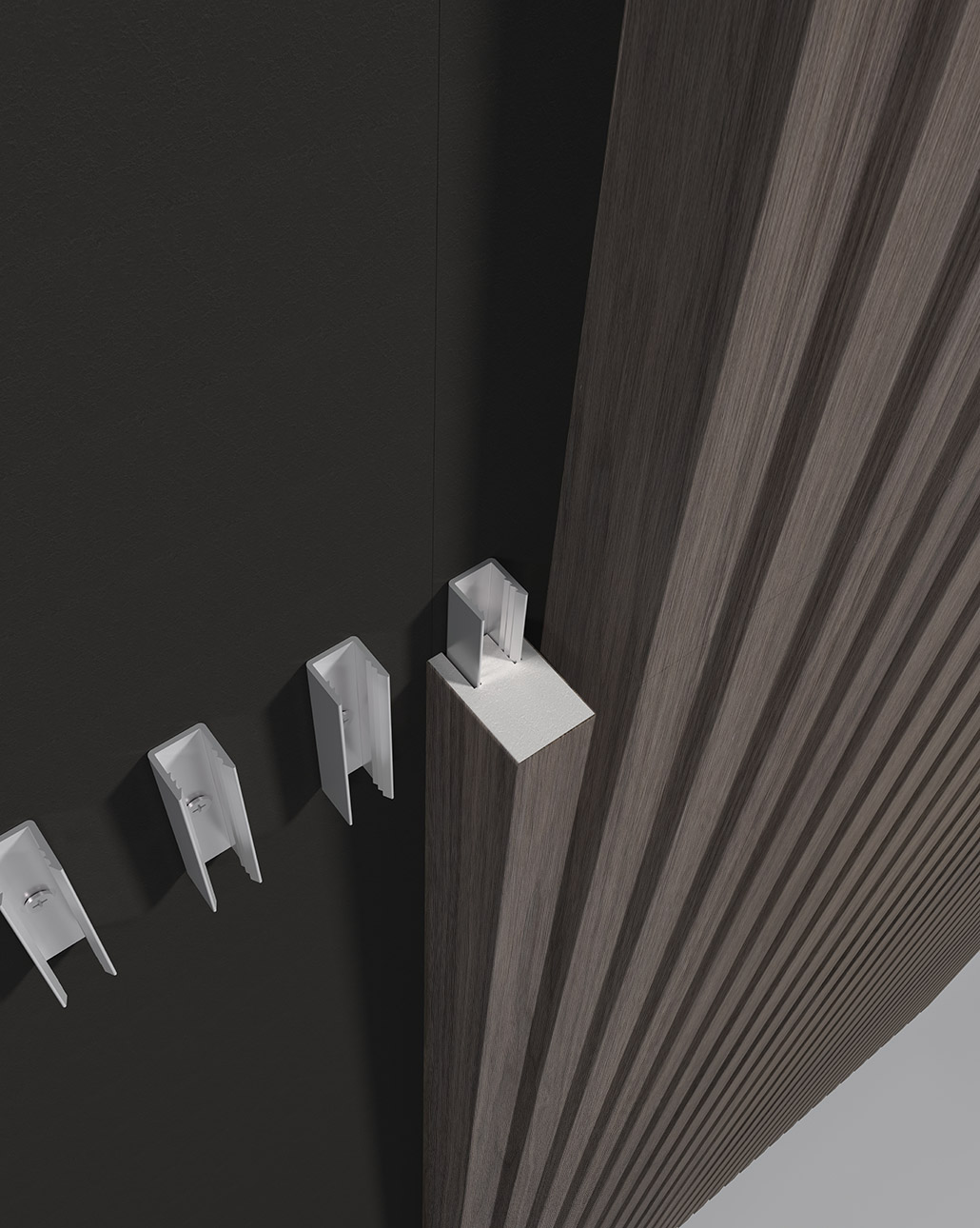

Capax System Rib Narrow – vägginstallation

Den väl beprövade och dolda U-FIX-lösningen gör att Rib Narrow-installationen blir tillförlitlig och vacker, precis som vid alla våra andra Capax installationslösningar. Installationen är flexibel och det är lätt att åstadkomma böjda ytor, variationer i mellanrum, eller en kombination av olika ribb-bredder.

01 BLANDA RIBBOR +
01 BLANDA RIBBOR

Rib Narrow kan enkelt kombineras med de andra dimensionerna i Gustafs Linear Rib sortiment.

Tekniska ritningar Mixad installation >>

02 BÖJDA INSTALLATIONER +
02 BÖJDA INSTALLATIONER

Med hjälp av standardkomponenter är det möjligt att skapa både konvexa och konkava installationer ned till en radie av
300 mm.

Kundanpassade installationer

Följande anvisningar gäller för vår standardinstallation. För andra lösningar, t.ex. böjda väggar, öppningar och dörrfoder, kontakta vår support.

KONTAKTA SUPPORT

Innan du börjar din installation...

Planera

Vid fanerad yta, välj ribbor efter nyans och textur och planera din takinstallation. Vi rekommenderar att du blandar olika nyanser slumpmässigt.

Rumstemperatur

Rumstemperaturen bör ligga mellan
18-50 C°.

Luftfuktighet

Luftfuktigheten bör ligga mellan 25-60 %. Fuktigheten i den underliggande konstruktionen (betong) bör inte vara högre än 15 %.

Steg för steg installation med 2400 mm långa, 22 mm ribbor.

STEG 1

1. Installera reglar av massiv trä, plywood eller liknande på väggen med 600 mm mellanrum. Använde en laser för att säkerställa att det är rakt. Varje ribba ska stödjas av 5 reglar med cirka 600 mm mellan stödpunkterna.

STEG 2

2. Du kan även installera ett lager isoleringsmaterial mellan listerna.

STEG 3

3. Du kan även installera Acoustex-filt, fixera den med dubbelhäftande tejp under installationen.

STEG 4

4. Använd en mall när du skruvar fast Capax U-FIX-N-hållaren på reglarna. Rikta U-FIX-N i exakta vertikala eller horisontella linjer.

STEG 5

5. Använd en gummiklubba och fäst försiktigt ribborna på U-FIX-N.

Valfritt: Använd Capax 3253 för att stödja och justera ribborna vertikalt. Vid behov kan du justera ribborna genom att försiktigt slå på ändarna med en gummihammare. Använda ett skyddsblock av trä.

STEG 6

6. För att säkra att ribborna hamnar i perfekt linje skall U-FIX-N 200-connector användas, alternativt läggs skarven på samma U-FIX-N.

Kundanpassade installationer

Anvisningarna gäller vår standardinstallation. För andra lösningar, t.ex. böjda väggar, luckor, dörrfoder osv. kontakta vår support.

KONTAKT SUPPORT

Installation av böjda väggar



Standard böjd installation med Linear Rib Narrow är möjlig ned till en radie på 300 mm.
U-FIX-N skruvas direkt på en specialtillverkad underbyggnad.

Capax väggprofiler

U-FIX N 50

Hålat gripdon för ribbor, längd 50 mm



U-FIX N 200

In-line connector för Narrow ribbor, längd 200 mm

U-FIX-N-skruv

3292. Self drilling skruv för U-fix-N

ISOLERING & ACOUSTEX
BLANDADE RIBBOR

ISOLERING & ACOUSTEX


A. Acoustex isolering
B. Trä eller plywood reglar
C. Skruv för reglarna
D. U-FIX-N-50
E. Linear Rib Narrow
F. Skruv till U-FIX-N-50
G. Capax 3253

INSTALLATION BLANDADE RIBBOR


H. Linear Rib Narrow 22 mm
I. U-FIX-N-50
J. Linear Rib 38 mm
K. U-FIX-50
L. Trä eller plywood reglar

Produkter med denna installationsmetod

Denna installationsmetod används för ribbor med bredden 22 mm (Narrow). För andra ribbmått se Installation Rib vägg.

Trä

Trä är ett levande material. Färg-, mönster- och strukturskillnader betraktas som normala och är en del av produkten. Välj därför ribbor efter färgnyans och planera din takinstallation innan du startar. Trä mognar / mörknar över tid och exponering av ljus.

Villkor för förvaring, installation och användning

Endast för inomhusbruk bör inte användas eller förvaras i fuktiga miljöer. Förhållandena vid förvaring, installation och användning skall vara inom intervallet 18-50 °C och 25-60 % luftfuktighet. Luftfuktigheten i den underliggande konstruktionen (betongen) bör inte vara högre än 15 %. De flesta Gustafs lösningar är känsliga för fukt och vatten, därför ska de alltid förvaras torrt och inomhus.

Förvaring och transport

– Transportera aldrig ribbor som inte är säkrade.
– Stapla inte pallar.
– Håll emballaget stängt under lagring.
– Lyft ribborna plant, vertikalt och en i taget.
– Undvik exponering för starkt och direkt solljus.

Rengöring

Rengöring sker med torr mopp eller dammsugare. Använd syntetisk rengöringsvätska utan ammoniak för fettfläckar, frukt, vin och kaffe. Blod avlägsnas med kallt vatten.

Våra UV-belagda och laminerade ytor är godkända för rengöringsmedel för sjukhus som innehåller upp till 70 % alkohol.

På byggarbetsplatsen

– Undvik att ribborna utsätts för starkt och direkt solljus.
– Utsätt inte ytan för vassa föremål under installationen.
– Låt inte produkterna glida på varandra.
– Skydda både installerade och oinstallerade panelerna och ribbor från stötar från stegar, vagnar, möbelmontering etc., detta inkluderar även alla andra hantverkare och deras verktyg.
