System montażowy Capax dla Feltfon to przyjazny dla użytkownika grzebień aluminiowy, oferujący niezawodność montażu i doskonały efekt wizualny.Kompatybilne produkty: Filfon – liniowy, Przegrody, Diabolo, Krzywe, Przecięcia, Warstwy, DNA i Feltfon Blox.
ZASTOSOWANIE
Sufity
TYP / ROZWIĄZANIE
System liniowy
INSTALACJA
CAPAX SYSTEM

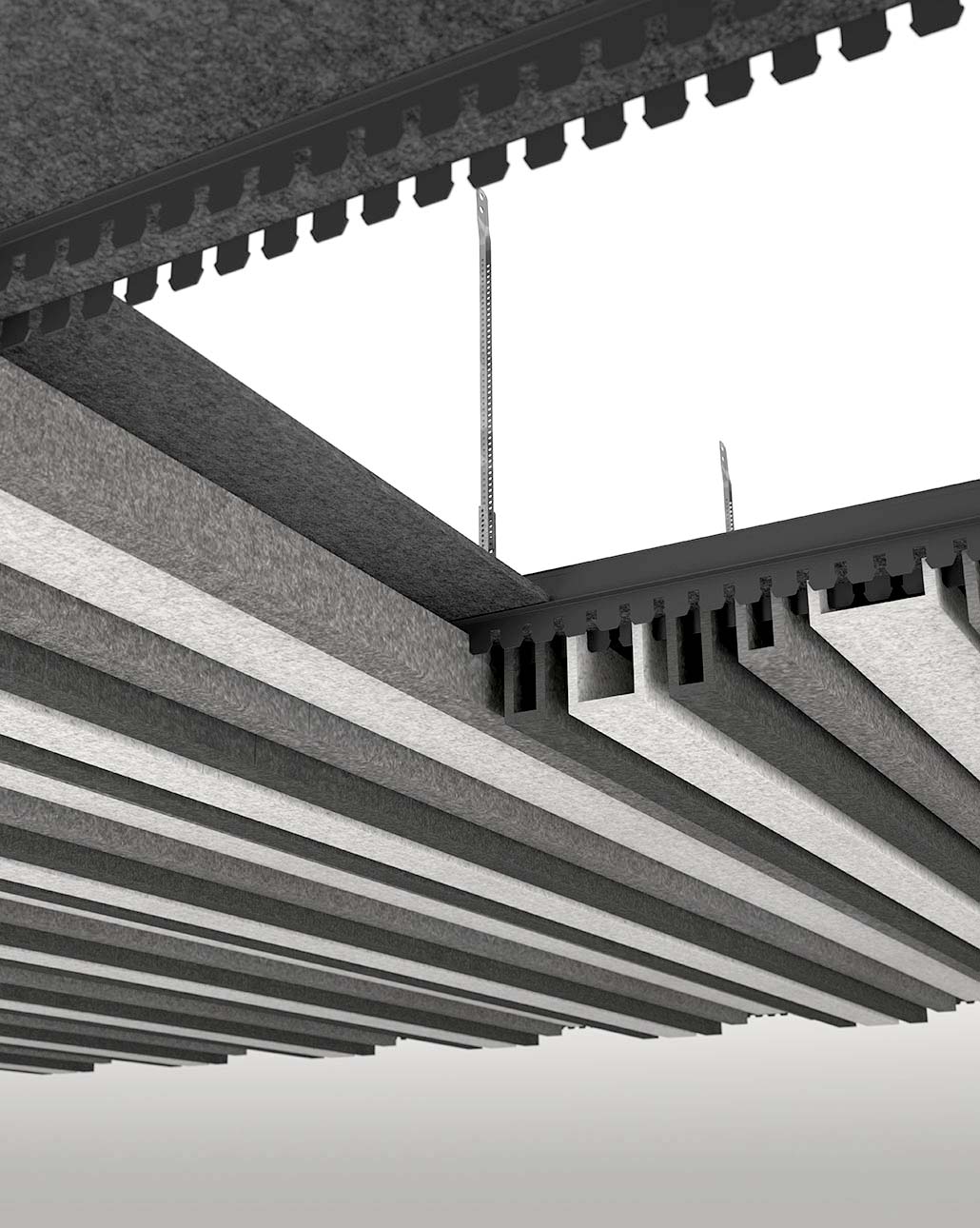

System montażowy Capax do filcu liniowego to przyjazny dla użytkownika grzebień aluminiowy, oferujący niezawodność montażu i doskonały efekt wizualny. Do montażu grzebieni nie są potrzebne żadne narzędzia. System jest w pełni demontowalny, co jest idealne, gdy wymagany jest dostęp do systemów urządzeń technicznych znajdujących się ponad sufitem.
Profile montażowe mogą być malowane na kolory dopasowane do filców.
1. Zawieś wieszaki noniuszowe pod stropem.
2. Za pomocą adaptera NONIUS-CD połącz profil BASE-CF z wieszakami sufitowymi.
3. Zawiesić BASE-CF w odstępie osiowym co 600 mm, mierzonym od środka profili (cc).
4. Mierząc wzdłuż długości BASE-CF, połączenie z sufitem należy wykonać co 600 mm.
5. Wypoziomuj wysokość konstrukcji nośnej za pomocą lasera i zabezpiecz zawleczką.
6. Zabezpiecz pozycję NONIUS-CD , zginając 2 skrzydła.
7. W razie potrzeby połącz BASE-CF w linii z profilem 3263 i upewnij się, że odległość cc między pozycjami mocowania pozostaje stała.
8. Zatrzaskuj profil dystansowy 3262 prostopadle do BASE-CF co 1200 mm.
9. Dwa profile dystansowe Capax 3262 będą częściowo przebiegać równolegle, jeśli są zamontowane na tym samym BASE-CF.
10. Opcjonalnie należy zamontować izolację Acoustex-9 w sekcji „T” BASE-CF. Szerokość Acoustex-9 wyniesie 544 mm.
11. Przymocuj listwy do BASE-CF.
Koniec listwy z filcu nie może wystawać bez podparcia więcej niż maksymalnie 200 mm.
12. Połączenie liniowe 2 listew powinno być zabezpieczone profilem BASE-CF.
Wieszak noniuszowy
Nonius-CD łączący Base-CD z wieszakiem noniuszowym.
Długość profilu: 3000 mm.
Długość złącza do Base-CF: 300 mm.
Profil dystansowy 3262
A. Wieszak noniuszowy
B. Nonius-CD
C. Zawleczka
D. Profil Capax 3262
E. Izolacja Acoustex
F. Łącznik Capax 3265 200
G. Listwa filcowa
H. BASE-CF
Czyszczenie odbywa się za pomocą mopa na sucho lub odkurzacza, dopuszczone stosowanie produktów o zawartości alkoholu 70%. Używaj syntetycznego płynu czyszczącego bez amoniaku do tłustych plam, plam z owoców, wina i kawy. Krew usuwa się zimną wodą.
Nasze wpuszczane liniowe lampy LED oferują opływowe rozwiązanie oświetleniowe kompatybilne z każdą konfiguracją Feltfon Linear, w tym Ribs, Vector i Baffles.
Z łatwością przymocuj liniowe oprawy oświetleniowe LED do profilu montażowego Capax za pomocą klipsa U-FIX-F, który pasuje również do listew Feltfon. Oprawy LED F-Line Click idealnie pasują do listew Feltfon Linear o głębokości 50 mm lub można je dyskretnie umieścić pomiędzy lamelami Feltfon Linear.
