Lamellow+ Linear

Material

Lamellow+ är ribbpaneler med en kombination av träfaner, fibergips och Acoustex 9,0 mm filt, med alla egenskaper som krävs för installation i offentliga miljöer.

Brandsäkerhet

Brandskyddet hos Lamellow+ kommer från materialets unika sammansättning och är inte beroende av några kemiska behandlingar. Lamellow+ panelen har brandklassificering: B-s1,d0.

Ytbehandling

Lamellow+ panelerna är ytbehandlade med trippel UV-lack. Ytbehandlingen har ett matt och modernt oljat utseende och gör att de är enkla att rengöra och att hållbarheten är mycket god.

01 DESIGN +

01 DESIGN

Det finns sju standardfanér och många filtfärger i standardsortimentet.

Fanér >>
Filtfärger >>

02 LÄTTA ATT INSTALLERA +

02 LÄTTA ATT INSTALLERA

Lamellow+ är linjära paneler som är redo att installeras, direkt på vägg eller i undertak. Lamellow+-panelerna kan även monteras med vårt Capax-taksystem som skapar en helt dold installation och ett nedpendlat tak.

Installation >>

03 TILLVERKADE I DALARNA +

03 TILLVERKADE I DALARNA

Tillverkade i Sverige av de finaste material. Gustafs duktiga fanérmästare väljer ut de finaste fanerbladen till våra produkter, så även Lamellow+-panelerna.

Designmöjligheter

Faner

Gustafs Lamellow+ finns i sju olika standardträfaner. Men om du har andra önskemål på faner kan du kontakta oss så hjälper vi till.

Acoustex 9.0

Acoustex-filt – återvunnen PET. Kulören på den akustiska filten gör att det totala intrycket av faner och den färdiga ytan varierar. Filten finns i många olika färger: Se våra filtfärger >>

Kärnmaterial

Kärnan i Lamellow+-ribborna består av förstärkt fibergips. Välj mellan antracit och ljusgrå.

Andra Lamellow-produkter

Lamellow+ Barcode

Lamellow+-panel med barcode-mönster. Naturligt trä, naturligt brandskydd. Lamellow+ Linear-panelen har brandklassning:
B-s1,d0.

LAMELLOW+ BARCODE

Lamellow Spa

För vägg- och takbeklädnader i våtrum t.ex. spa, eller orangerier samt utomhusinstallationer under tak. Lamellow-panel med linjärt mönster.

LAMELLOW SPA

Lamellow Linear

Lamellow Linear för konsumentbruk går att köpa i Gustafs webshop.

LAMELLOW LINEAR (sidan öppnas i nytt fönster)

Lamellow Barcode

Lamellow Barcode för konsumentbruk går att köpa i Gustafs webshop.

LAMELLOW BARCODE (sidan öppnas i nytt fönster)

Välj din design

Lamellow+ Linear finns i sju olika standardträfaner, akustiskfilt i en mängd färger och två olika färger på ribbkärnan.

Faner

Lamellow+-panelerna finns i sju olika standardfaner, men har du andra fanerönskemål är du välkommen att kontakta oss.

Standard fanérsorter >>
Fanérsortiment Nature >>
Fanérsortiment Gemini >>

Akustikfilt

Acoustexfilten finns i många färger och är tillverkad av tvättade återvunna rPET-flingor som smälts ner och spinns till nya fibrer för att göra Gustafs Acoustex Felt.

Filtfärger >>

Kärnans färg

Fibergipset finns i två färger ljusgrå och antracit. Till de ljusare faneren så som ask och björk rekommenderar vi den ljusgrå kärnan och till de mörkare antracit. Till ek fungerar både den ljusa och mörka kärnan bra.

Färger på kärnan >>

01 FANER +

01 FANER

Våra faner-mästare väljer ut de finaste fanerbladen för våra produkter. Samma faner som vi använder för våra arkitektoniska projekt.

Träfanér Nature >>
Träfanér Gemini >>

02 AKUSTIKFILT +

02 AKUSTIKFILT

Beroende på vilken färg som används på akustikfilten kommer upplevelsen av fanerat att variera. Filten finns i många olika färger.

Filtfärger >>

Exempel fanér och filt

01 ASKFANÈR +

01 ASKFANÈR

Exempel med askribbor på olika filtfärger.

Filtfärger >>

02 VALNÖTSFANÉR +

02 VALNÖTSFANÉR

Exempel med valnötsribbor på olika filtfärger.

Filtfärger >>

Standardfanér Lamellow+

WILD OAK SMOKED

FANER: Rökt Ek
AKUSTIKFILT: Anthracite

WILD OAK GREY

FANER: Grå Ek
AKUSTIKFILT: Anthracite

WALNUT

FANER: Valnöt
AKUSTIKFILT: Anthracite

AMERICAN OAK

FANER: Amerikansk ek
AKUSTIKFILT: Anthracite

KNOTTY OAK

FANER: Ek med mindre kvisthål
AKUSTIKFILT: Anthracite

AMERICAN OAK

FANER: Amerikansk Ek
AKUSTIKFILT: Wool grey

KNOTTY OAK

FANER: Ek med mindre kvisthål
AKUSTIKFILT: Wool grey

BIRCH

FANER: Björk
AKUSTIKFILT: Wool grey

ASH

FANER: Ask
AKUSTIKFILT: Wool grey

FILT

Akustikfilt

Ribborna är fästa på en 9 mm tjock Acoustex-filt som är tillverkad av minst 50 % återvunna PET-flaskor. Filten är Oeko-Tex-certifierad.

Akustikfilten finns i många färger, men de tre standardfärgerna är:
Wool Grey
Dark Grey
Anthracite

Se alla filtfärger >>

Beroende på vilken färg som används på akustikfilten kommer upplevelsen av faneret och den färdiga ytan att variera.

KÄRNMATERIAL

Färger på kärnan

Kärnan av fibergipset finns i ljusgrått och antracit.

Den ljusgrå kärnan används vanligtvis för ljusare faner som björk, ask och ek.

Den antracitfärgade kärnan används vanligtvis för mörkare faner som valnöt, rökt ek, grå ek och ek.

Panelens mått

Lamellow+ är tillverkad som en färdiga paneler med standardmåtten 600 mm bred, 2400 mm lång och 22 mm tjock.
Specialanpassade längder på upp till 3000 mm är tillgängliga.

PANEL DIMENSIONER

Paneldimensioner

A: 2400 mm (1.44 m²), specialtillverkade längder upp till
3000 mm.
B: 600 mm
C: 22 mm

D: 13 mm
E: 9 mm

Linear mönster

F: 27 mm
G: 13 mm

Kantprofil

F: 27 mm
C: 22 mm

MÖNSTERMÅTT

Ribbornas bredd: 27 mm
mellanrum: 13 mm

Perfekt inramning

Vill man ha ett annat utseende på panelens kanter finns Lamellow+ kantlist i matchande faner samt en filtremsa som ger det rätta mellanrummet. Kantlisten är anpassad för att användas som avslut på panelens långsida men kan även användas på kortsidorna. Kantlisten ger panelen en massiv träkänsla.

01 PERFEKTA HÖRN +

01 PERFEKTA HÖRN

Kantlisten tillverkas av samma kärna och faner som panelen för att få en perfekt matchning.

02 KANTPROFIL +

02 KANTPROFIL

För att få rätt avstånd används en filtremsa på den sida av panelen som slutar med en frihängande ribba.

03 INSTALLATION +

03 INSTALLATION

Kantprofilerna är mycket enkla att montera och går att sätta på alla panelens kanter.

Vackert ljud

Gustafs Lamellow+ optimerar ljudkvaliteten för rum i alla storlekar. Ta med dig det vackra ljudet av trä och naturlig tystnad inomhus. Lamellow+ är utformad för både ögon och öron.

KNOWLEDGE HUB / AKUSTIK

Akustikvärden ljudabsorbtion Lamellow+ Linear

APPLIKATION	ISOLERING	αw / NCR
Vägg/Tak	45 mm mineralull	αw 0,95-A / NRC 0,95
Nedpendlat Tak	0 + 200 mm luftspalt	αw 0,90-A / NRC 0,85
Vägg/Tak	direkt installation	αw 0,30-D / NRC 0,55

Naturligt brandskydd

Brandskyddet hos Gustafs Lamellow+ kommer från materialets sammansättning och är inte beroende av kemiska behandlingar. Lamellow+-panelen har brandklassificering: B-s1,d0.

KNOWLEDGE HUB / BRAND

Reaction to Fire, Classification

PRODUKT	KÄRNMATERIAL RIBBOR	LACKAT FANER
Lamellow+	Fibergips med hög densitet	B-s1,d0
Lamellow+	Fibergips med hög densitet	ASTM-A

BRANDSÄKERHET +

BRANDSÄKERHET

Skivmaterialet i ribborna gör vår brandsäkerhet unik. Resten är ytligt

KNOWLEDGE HUB / SKIVMATERIAL

Fem naturliga fördelar med fibergips

Gustafs Lamellow+ tillverkas med en kärna av förstärkt fibergips med hög densitet som har inneboende egenskaper när det gäller dimensionsstabilitet, utsläpp, hållbarhet, brandsäkerhet och akustik. Dessa 5 fundamentala krav i dagens moderna byggindustri eliminerar effektivt de flesta traditionella träbaserade alternativ.

Stabilitet

Varken rPET Acoustex-filten eller fibergipset påverkas av förändringar i inomhusklimatet. De varken vrider sig, buktar eller sväller, vilket gör att det är möjligt att använda stora paneler och helt täta skarvar. Slutresultatet blir snyggt och det kommer att hålla sig så under hela sin livslängd.

Brandsäkerhet

Den obrännbara fibergipskärnan i ribborna och Gustafs Acoustex PET-filt behöver inga kemikalier för att uppnå sin brandklassning. Den kompletta Lamellow+-panelen har den totala brandklassningen B-s1,d0.

Akustik

Akustiskt sett är en väggbeklädnad med hög densitet vanligtvis fördelaktig jämfört med lättare material. Fibergipsbaserade ribbor är tyngre än träbaserade lösningar och ljudvågor får dem inte att vibrera eller skapa resonans. Gustafs Acoustex-filten har utmärkta ljuddämpande egenskaper.

Hållbarhet

Lamellow+-ribbornas kärna har en låg värmeledningsförmåga och stabiliserar rumstemperaturen, vilket minskar behovet av kylning eller uppvärmning. Lamellow+-ribborna innehåller 17 % återvunnet material efter konsumtion och den akustiska filten minst 50 %, vilket är mycket viktigt för LEED- eller BREEAM-certifiering av byggnader.

Emissioner

Fibergipskärnan i Lamellow+ har extremt låga emissioner. Ett av skälen är att de tillverkas utan träbindemedel och därmed utan tillsats av urea-formaldehyd eller isocyanater. Interiörpaneler och ribbor som innehåller 97 % gipsfiber har per definition mycket låga TVOC- och formaldehydutsläpp.

KNOWLEDGE HUB / SKIVMATERIAL

Installeras direkt på befintlig vägg eller tak

Lamellow+ akustikpanelerna är mycket enkla att montera. De monteras direkt på befintlig vägg eller tak. Beroende på vilken installationsmetod som används kan ljudabsorptionsklass A eller D erhållas, men samtliga rekommenderade installationsmetoder uppnår brandsäkerhetsklass B-s1,d0.

VÄGG / UNDERTAK
TAK T24 NEDPENDLAT
TAK T24 DA

Akustikklass A

För att uppnå ljudabsorptionsklass A för väggar, adderas 45 mm mineralullsisolering bakom panelerna och för undertak använd Gustafs T24 Capax-system där en 200 mm luftspalt skapas, ingen ytterligare isolering krävs.

Akustikklass D

När panelerna monteras direkt på vägg eller i taket uppnås ljudabsorptionsklass D.

Infästning

Lamellow+ paneler kan skruvas, stiftas eller limmas. För takinstallation finns även en installationsmetod med helt demonterbara paneler.

01 DOLDA SKARVAR +

01 DOLDA SKARVAR

Tack vare Lamellow+ dolda skarvar blir installationen helt sömlös.

02 NEDPENDLAT TAK +

02 NEDPENDLAT TAK

Helt integrerad, dold och demonterbar takinstallation som möjliggör vackra skarvfria installationer. Akustikklassificering A (extremt absorberande) 200 mm luftspalt, ingen isolering behövs.

03 KANTPROFIL +

03 KANTPROFIL

Kantprofilen kan användas på alla sidor av panelen.

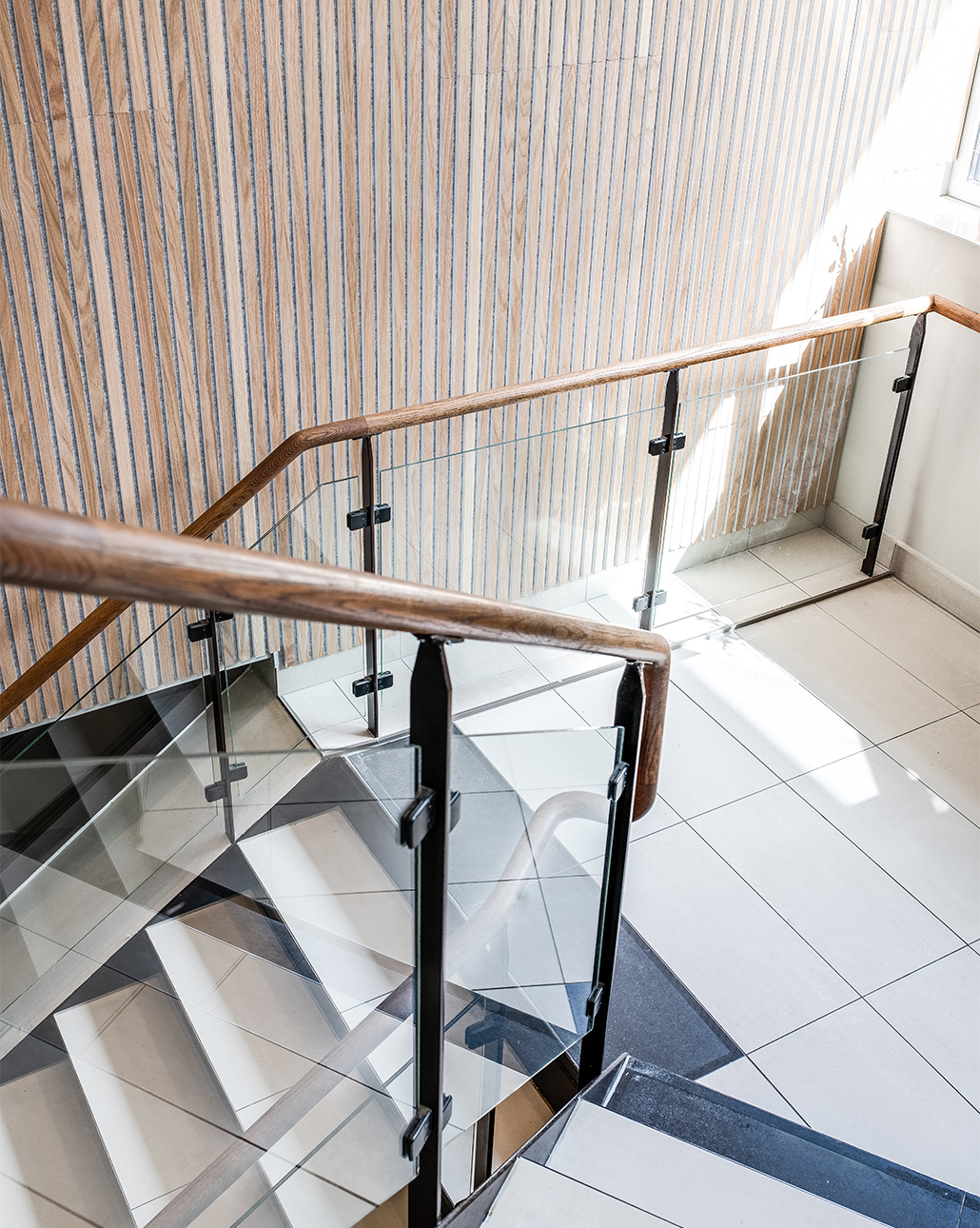

VÄGG

Vägginstallation

Lamellow akustikpaneler är lätt att installera direkt på väggen.

Installation och tekniska ritningar >>

TAK T24

T24 demonterbar takinstallation

Capax Lamellow-T24 installationssystem är ett användarvänligt och pålitligt system av aluminium som ger ett perfekt visuellt slutresultat.

Installation och tekniska ritningar >>

TAK T24 DA

T24 DA Takinstallation

För snabb och demonterbar installation med universella T24- eller T15-takprofiler.

Installation och tekniska ritningar >>

VERTIKALT ELLER HORISONTELLT

Lamellow-paneler kan installeras både vertikalt och horisontellt.

Anpassa panelerna så att de passar din vägg eller ditt tak. Skär ribborna med en vass såg och den akustiska filten med en mattkniv.

Med våra låga utsläpp kan du andas ut.
Och alla andra kan andas in.

Varken fibergipset som används i Lamellow+-ribborna eller Acoustex-filten anses avge några VOC-utsläpp. De naturligt ytterst låga utsläppen i kombination med Lamellow+-panelens impregneringsfria brandsäkerhet garanterar en hälsosam luftkvalitet i rummet.

KNOWLEDGE HUB / EMISSIONER

Våra Lamellow+ Linear-paneler uppfyller följande byggnadscertifieringar

	TVOC krav	TVOC resultat	Formaldehyde krav	Formaldehyde resultat
BREEAM	≤ 0,3 (mg/m³)	0,023 (mg/m³)	≤ 0,06 (mg/m³)	0,051 (mg/m³)
LEED none U.S.	≤ 1,0 (mg/m³)	0,1 (mg/m³)	< 0,06 (mg/m²h)	0,024 (mg/m²h)
BVB	< 0,2 (mg/m²h)	0,011 (mg/m²h)	< 0,05 (mg/m²h)	0,024 (mg/m²h)
M1	< 0,2 (mg/m²h)	0,011 (mg/m²h)	< 0,05 (mg/m²h)	0,024 (mg/m²h)
Blue Angel	≤ 0,3 (mg/m³)	0,1 (mg/m³)	≤ 0,06 (mg/m³)	0,051 (mg/m³)

Fler byggcertifieringar >>

Grön akustik

Det ligger i vårt svenska DNA att göra allt vi kan för att minska miljöpåverkan från vår verksamhet. Vi har kommit långt och vi är stolta över att vår produktion är certifierad med 100 % förnybar energi. Filten i Lamellow+ innehåller minst 50 % återvunnet material, efter konsumtion, och ribborna är tillverkade av 94 % återvunnet material, inklusive 17 % återvunnet postkonsumentmaterial.

Hela panelen är fri från impregneringsmedel, tillsatt formaldehyd samt isocyanatbindemedel. FSC®-certifierat trä finns tillgängligt. Gustafs certifikatkod är SAI-COC-010919.

KNOWLEDGE HUB / HÅLLBARHET

LÄS MER PÅ GRÖNA GUSTAFS

01 ÅTERVUNNET MATERIAL +

01 ÅTERVUNNET MATERIAL

Gustafs Lamellow+ ribbor innehåller hela 94 % återvunnet material.

02 ÅTERVUNNEN PET +

02 ÅTERVUNNEN PET

Acoustex-filten består av minst 50 % återvunna PET-flaskor.

03 MILJÖDEKLARATION +

03 MILJÖDEKLARATION

Våra produkter är miljödeklarerade, tillgängliga med FSC®-certifierat trä och har all dokumentation på plats för att uppfylla ledande byggnadsbedömningar som BREEAM och LEED.

Undvik Devalue engineering

Gustafs har omfattande, ackrediterade testdata för ett stort antal kriterier som brand, akustik, utsläpp och många andra. Vi ger ditt projekt alla möjligheter att uppfylla dagens moderna byggnormer. Följande dokument är dock inte tillgängliga för direkt nedladdning. Vänligen skicka en förfrågan eller kontakta oss eller våra landrepresentanter för mer information.

SKICKA FÖRFRÅGAN

Tillgängliga certifieringar

Brand

+

Reaction to Fire: B-s1,d0

ASTM: A

Akustik

+

A eller D beroende på installationsmetoden.

Miljöcertifieringssystem för byggnader

+

BREEAM
LEED
BVB
Svanen (Nordic Eco)
Sunda Hus

Emissioner

+

E1
M1
Blue Angel
AgBB
French VOC
Belgian VOC

Declaration of Performance

+

Ja

EPD

+

Ja

FSC®

+

FSC® (Forest Stewardship Council®)
Gustafs FSC® certificate code is: SAI-COC-010919

LÄS MER PÅ KNOWLEDGE HUB FSC® >>

... Och dessutom

+

Adderat Urea formaldehyde: Nej
Isocyanatbindemedel: Nej
Livstid:> 50 år
Country of origin: Sverige
Hygien rengöring: 70% Alc.
Återvunnet innehåll: 94%
Återvunnet Postkonsument: 17%

Nedladdningsbara filer Lamellow+

CAD & FÖRESKRIVANDE TEXTER

CAD Lamellow+ | .zip

LADDA NER

PRODUKTBLAD

Produktblad Lamellow+ | .pdf

LADDA NER

FÖRESKRIVANDE TEXT

Föreskrivande text Lamellow+ | .doc

LADDA NER

AKUSTIKVÄRDEN

Gustafs produkter | .pdf

LADDA NER
