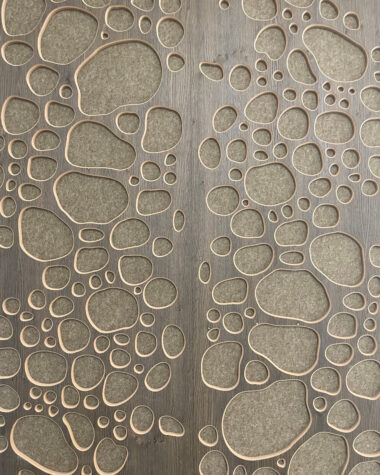

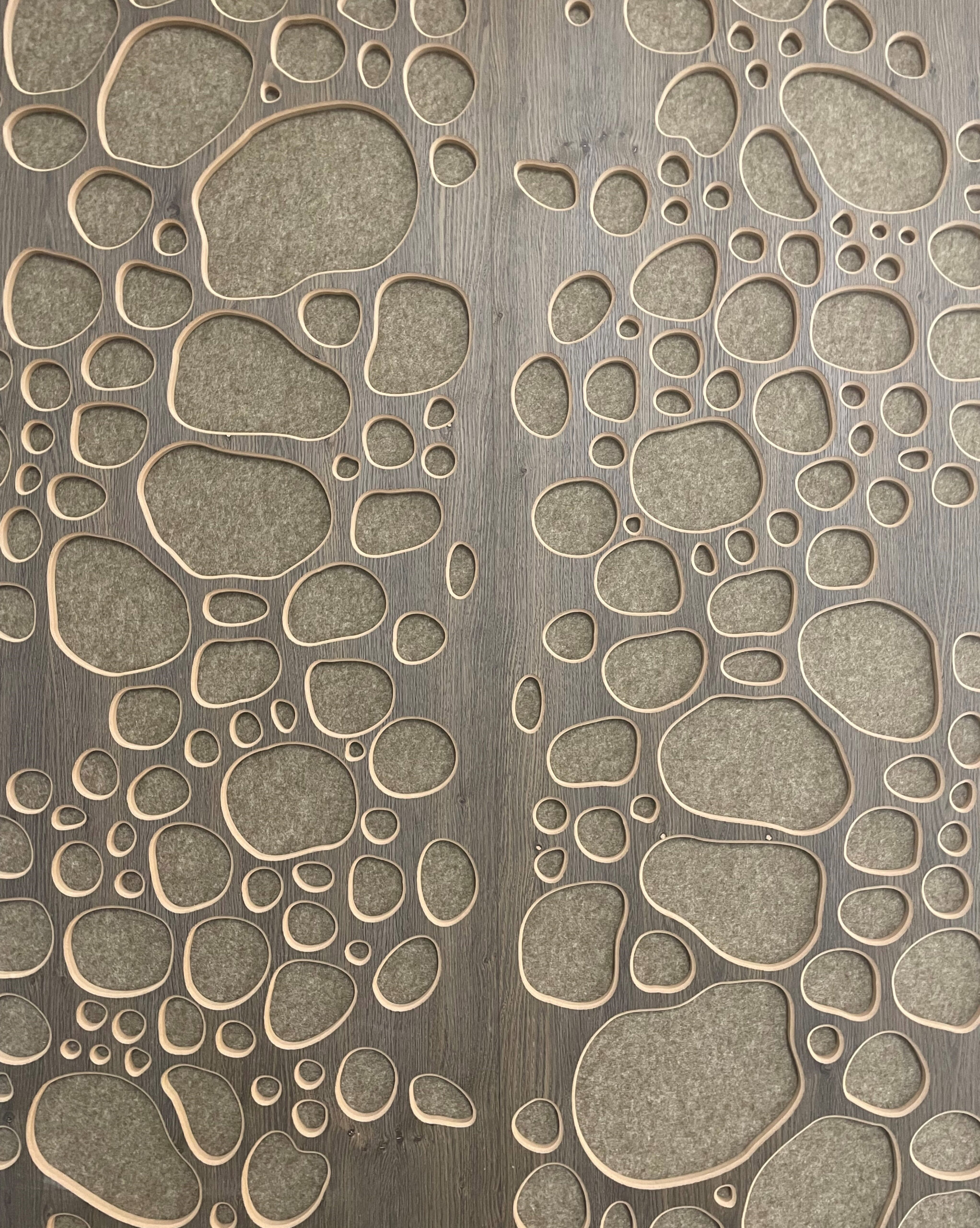

Acoustic walnut wall panel with decorative holes where the acoustic felt is showing.
Acoustic walnut wall panel with decorative holes where the acoustic felt is showing.

Figura+ Akustikpanel

AKUSTISKA KONSTVERK / DESIGNPANELER

En kombination av säkerhet och elegans: Figura+ akustikpaneler har den höga brandklassificeringen B-s1,d0, vilket garanterar säkerhet i alla offentliga miljöer. Panelerna är tillverkade med vackra träfanér och bidrar med sin naturliga skönhet i rummet. Med inspiration från naturens underverk erbjuder Figura+ fyra mönster; Bubbles, Splash, Pebbels och Snake. Figura+ akustikpaneler levereras färdiga att installera. De har en robust 9 mm akustisk filtbaksida tillverkad av återvunna plastflaskor, vilket återspeglar vårt engagemang för hållbara produkter. Med ett stort utbud av fanér och många olika standardfärger på filten skapar dessa paneler en möjlighet för designers att anpassa utseendet till varje utrymme och samtidigt bidra till en grönare framtid.

Brandklass

ASTM-A, B-s1,d0

Akustikklass

A, B, C

ANVÄNDNING

Undertak, Vägg

Perforering

Special

KONTAKT
MENU /
CLOSE

Material

Detta är en helt naturlig produkt som kombinerar högkvalitativt träfaner med en icke brännbar gipskärna av fiber med hög densitet och en 9 mm akustisk filtbaksida tillverkad av återvunna plastflaskor. Material som bidrar till bättre interiörer.

Brandsäkerhet

Brandsäkerheten hos Gustafs Figura+ kommer från dess materialkomposition och är inte beroende av kemiska behandlingar. Figura+-panelen har brandklassificeringen: B-s1,d0.

Lätt att installera

Figura+ akustikpaneler levereras färdiga att installera. Ytan har en trippel UV-beläggning för enkel rengöring och god hållbarhet. Ytbehandlingen har ett matt och modernt oljat utseende.

01 MÖNSTER +
01 MÖNSTER

Figura+ akustikpaneler finns i fyra naturinspirerade mönster; Splash, Snake, Bubbles och Pebbles. Alla mönster kan vändas 180 grader, vilket ger möjlighet till olika uttryck för mönstren.

02 LÄTT ATT INSTALLERA +
02 LÄTT ATT INSTALLERA

Figura+ installeras mycket enkelt direkt på väggen och går bra att kombinera med Lamellow+.

03 FANÉR & FILT +
03 FANÉR & FILT

Det finns många möjliga mönster och färgkombinationer. Filten finns i ett antal olika standardfärger.

Se alla filtfärger >>

Designmöjligheter

Fanér

Det finns ett brett utbud av träslag och faneralternativ att välja mellan för att uppnå önskat utseende. Fanér ger värme, struktur och naturlig skönhet till dina akustikväggar. Varje faner har sitt eget unika utseende, mönster, färgvariationer och egenskaper, vilket gör att du kan välja det som bäst matchar din designvision.
Se våra fanéralternativ >>

Kärnmaterial

Fibergipskärnan finns i två färger, ljusgrå och antracit. Valet mellan mörk eller ljus kärna är en tydlig designfaktor och påverkar intrycket av den slutgiltiga designen.

Akustikfilt

Filten tillsammans med faneret bidrar markant till den övergripande designen. Figura+-panelerna har Acoustex-filt, som är tillverkad av återvunnet PET-material. Filten finns i många olika standardfärger, som påverkar hur faneret uppfattas och ger struktur till designen.
Se våra filtfärger >>

Relaterade produkter

LAMELLOW+

Figura+ akustikpanel ingår i Lamellow+-serien och har samma mått och materialalternativ. Därför kompletterar dessa två produkter varandra och möjliggör att de enkelt kan installeras tillsammans.

Lamellow+ Linear
Lamellow+ Barcode



Naturinspirerade mönster

Figura+ finns i fyra mönster inspirerade av naturens former: Bubbles, Splash, Snake och Pebbles.

Målet med Figura+ akustikpaneler är att integrera design med förbättrad akustik. Oavsett om panelerna används som kompletterande element eller fristående akustiska konstverk förhöjer de det visuella intrycket av utrymmen som exempelvis hotellreceptioner eller kontorsväggar samtidigt som de effektivt dämpar ljud.



01 SPLASH +
01 SPLASH

Mönstret ”Splash” efterliknar den graciösa rörelsen hos ett fiskstim och den lekfulla rörelsen hos en vattensprinkler, och ger en elegant energi till alla miljöer.

02 BUBBLES +
02 BUBBLES

Med en form inspirerat av det mjuka skummet och bubblorna från havet bidrar denna akustikpanel till en lugn och rofylld atmosfär. Valet av fanér, filt och kärna är upp till dig.

Utforska våra fanér >>
Se våra filtfärger >>

03 SNAKE +
03 SNAKE

Vissa ser ärtskidor medan andra ser en rad ormar. Skönheten i detta Figura+ mönster ligger i förmåga att väcka olika känslor och tankar, beroende på betraktaren och den materialkombination du väljer.

04 PEBBLES

Mönstret Pebbles har hämtat sin inspiration från de små stenarna på stranden, som formats under årens lopp.

FLEXIBEL INSTALLATION

Mönsterpassning

Figura+-panelernas mönster är utformade så att du kan upprepa mönstret i samma riktning eller alternera genom att vrida varannan panel 180 grader. På så sätt kan du skapa olika utseenden och visuella effekter. Denna unika funktion möjliggör anpassning och kreativitet, så att du kan skräddarsy designen efter dina preferenser och miljöns estetik.

Vår unika produktion ger dig unika designer

Vara Nature-fanér har de livliga variationer och karaktäristiska uttryck som är unikt för varje träslag, medan våra Gemini-fanér återger en jämn färgton och struktur som resulterar i ett harmoniskt utseende.

KNOWLEDGE HUB / YTOR

01 YTMATERIAL +
01 YTMATERIAL

Vi älskar så klart trä! Våra fanérexperter handplockar de finaste arken till varje enskild panel.

Se våra träfanér >>

02 PIGMENTERING +
02 PIGMENTERING

För att ändra färgtonen på ett träfanér används ett pigment i vår UV-lackeringsprocess. Alternativen är oändliga, från enfärgat till transparent i alla färger.

03 LACK & GLANS +
03 LACK & GLANS

Vårt lack är en flerskikts UV-härdad process som finns i olika glanstal, från supermatt till högglans.

01 Ytmaterial – träfanér

Träfanér Nature

Våra Nature-fanér har de livliga variationer och karaktäristiska uttryck som är unikt för varje träslag.

Se vår fanérkollektion Nature >>

Träfanér Gemini

Våra Gemini-fanér återger en jämn färgton och struktur som resulterar i ett harmoniskt utseende.

Se vår fanérkollektion Gemini >>

Acoustex akustikfilt – grön akustik av återvunnen rPET

Vår akustikfilt, Acoustex, tillverkas av minst 50% återvunna PET-flaskor, som flisas till flingor och kombineras med nytt PET-material. Denna innovativa process säkerställer optimal upparbetning av PET, vilket gör den till ett miljövänligt val.

01 FILTFÄRGER +
01 FILTFÄRGER

Akustikfilten är 9 mm med en densitet på 2 kg/m². Beroende på vilken färg som används på akustikfilten kommer upplevelsen av faneret att variera. Filten finns i många olika färger.

Filtfärger >>

02 KÄRNFÄRGER +
02 KÄRNFÄRGER

Fibergipskärnan finns tillgänglig i två färger, ljusgrå och antracit.

Paneldimensioner

Figura+ akustikpaneler har måtten 600 mm bred, 2400 mm lång och 22 mm tjock. Den övre fanerade panelen är 13 mm tjock och filten är 9 mm tjock. Kombinerat ger Figura+ bra akustisk prestanda samtidigt som konstruktionen är robust och brandsäker.

PANEL-DIMENSIONER
Paneldimensioner

A=600 mm
B=2400 mm

TJOCKLEK
Total: 22 mm
Toppanel: 13 mm
Filt: 9 mm

Designad för ögon och öron

Varje rums akustiska behov är unika. Figura+-panelerna har egenskaper som reducerar mellanfrekvenser.

KNOWLEDGE HUB / AKUSTIK

Akustisk absorption – beräknade klassificeringar

Figura+ Bubbles

Öppen area 40%

Ljudabsorptionsklass vägg 45 mm isolering + 30 mm luftspalt
αw 0,85 – klass B, NRC 0,90, totalt djup 97 mm

Ljudabsorptionsklass tak 45 mm isolering + 200 mm luftspalt
αw 0,90 – klass A, NRC 0,90, totalt djup 267 mm

Figura+ Splash

Öppen area 20%

Ljudabsorptionsklass vägg 45 mm isolering + 30 mm luftspalt
αw 0,65 – klass C, NRC 0,85, totalt djup 97 mm

Ljudabsorptionsklass tak 45 mm isolering + 200 mm luftspalt
αw 0,65 – klass C, NRC 0,85, totalt djup 267 mm

Figura+ Snake

Öppen Area 18%

Ljudabsorptionsklass vägg 45 mm isolering + 30 mm luftspalt
αw 0,65 – klass C, NRC 0,85, totalt djup 97 mm

Ljudabsorptionsklass tak 45 mm isolering + 200 mm luftspalt
αw 0,65 – klass C, NRC 0,85, totalt djup 267 mm

Figura+ Pebbles

Öppen area 50%

Ljudabsorptionsklass vägg 45 mm isolering + 30 mm luftspalt
αw 0,90 – klass A, NRC 0,90, totalt djup 97 mm

Ljudabsorptionsklass tak 45 mm isolering + 200 mm luftspalt
αw 0,95 – klass A, NRC 0,95, totalt djup 267 mm

Naturligt brandskydd

Brandskyddet hos Gustafs Figura+ kommer från materialets sammansättning och är inte beroende av kemiska behandlingar. Figura+-panelen har brandklassificering: B-s1,d0.

KNOWLEDGE HUB / BRAND

Reaction to Fire, Classification
PRODUKT KÄRNMATERIAL TOPPANEL LACKAT FANÉR
Figura+ Fibergips med hög densitet B-s1,d0
Figura+ Fibergips med hög densitet ASTM-A
BRANDSÄKERHET +
BRANDSÄKERHET

Skivmaterialet i panelerna gör vår brandsäkerhet unik. Resten är ytligt.

KNOWLEDGE HUB / SKIVMATERIAL

Med våra låga utsläpp kan du andas ut.
Och alla andra kan andas in.

Varken fibergipset som används i Figura+ toppanel eller Acoustex-filten anses avge några VOC-utsläpp. De naturligt ytterst låga utsläppen i kombination med Figura+-panelens impregneringsfria brandsäkerhet garanterar en hälsosam luftkvalitet i rummet.

KNOWLEDGE HUB / EMISSIONER

Figura+-panelerna är en del av Lamellow+-serien och uppfyller följande byggnadscertifieringar
TVOC  krav TVOC  resultat Formaldehyde krav Formaldehyde resultat
BREEAM ≤ 0,3 (mg/m³) 0,023 (mg/m³) ≤ 0,06 (mg/m³) 0,051 (mg/m³)
LEED none U.S. ≤ 1,0 (mg/m³) 0,1 (mg/m³) < 0,06 (mg/m²h) 0,024 (mg/m²h)
BVB < 0,2 (mg/m²h) 0,011 (mg/m²h) < 0,05 (mg/m²h) 0,024 (mg/m²h)
M1 < 0,2 (mg/m²h) 0,011 (mg/m²h) < 0,05 (mg/m²h) 0,024 (mg/m²h)
Blue Angel ≤ 0,3 (mg/m³) 0,1 (mg/m³) ≤ 0,06 (mg/m³) 0,051 (mg/m³)



Fler byggcertifieringar >>

EMISSIONER +
EMISSIONER
Ingen tillsatt formaldehyd

De lim och lacker som används i våra lösningar är alltid certifierade enligt NAF-system – No Added urea Formaldehyde.

KNOWLEDGE HUB / EMISSIONER

Vårt mål är noll klimatavtryck

Det ligger i vårt svenska DNA att göra allt vi kan för att minska miljöpåverkan från vår verksamhet. Vi har kommit långt och vi är stolta över att vår produktion är certifierad med 100 % förnybar energi. Filten i Figura+ innehåller minst 50 % återvunnet material, efter konsumtion, och toppanelen är tillverkad av 94 % återvunnet material, inklusive 17 % återvunnet postkonsumentmaterial.

Hela panelen är fri från impregneringsmedel, tillsatt formaldehyd samt isocyanatbindemedel. FSC®-certifierat trä finns tillgängligt. Gustafs certifikatkod är SAI-COC-010919.

KNOWLEDGE HUB / HÅLLBARHET

LÄS MER PÅ GRÖNA GUSTAFS

01 ÅTERVUNNET MATERIAL +
01 ÅTERVUNNET MATERIAL

Gustafs paneler innehåller otroliga 94 % återvunnet material. Ännu bättre är att 17 % av det totala innehållet kommer från återvunnet material efter konsumtion.

02 ÅTERVUNNEN PET +
02 ÅTERVUNNEN PET

Acoustex-filten består av minst 50 % återvunna PET-flaskor.

03 MILJÖDEKLARATION +
03 MILJÖDEKLARATION

Gustafs Figura+ är miljödeklarerad under produktlinjen Lamellow+ och finns tillgänglig med FSC®-certifierat trä. Vi har all dokumentation på plats för att uppfylla ledande byggnadsutvärderingar som BREEAM och LEED.

Monteras direkt på befintlig vägg eller tak

Figura+-akustikpanelerna är mycket enkla att montera. De monteras direkt på befintlig vägg eller tak. Beroende på vilken installationsmetod som används kan ljudabsorptionsklass A, B, C eller D erhållas, men samtliga rekommenderade installationsmetoder uppnår brandsäkerhetsklass B-s1,d0.

Akustikklass A

För att uppnå högsta ljudabsorptionsklass för det valda mönstret, adderas 45 mm mineralullsisolering bakom panelerna och för undertak använd Gustafs T24 Capax-system där en 200 mm luftspalt skapas, ingen ytterligare isolering krävs.

Akustikklass D

När panelerna monteras direkt på vägg eller i taket uppnås ljudabsorptionsklass D.

Infästning

Beroende på underkonstruktion, skruva eller spika direkt i filten. Använd skruv och spik i färger som matchar filten.

INSTRUKTIONER

X = föreslagen fästpunkt

Kapa akustikpanelerna så att de passar din vägg eller ditt tak. Kapa den övre panelen med en vass såg och akustikfilten med en snickarkniv.

1. Planera din installation och bestäm om panelernas mönster ska vara kontinuerligt eller om du ska rotera varannan panel 180 grader.

2. För att uppnå den högsta absorptionsklassen för ditt valda mönster ska du först regla väggen med 45 mm läkt, 600 mm cc, och placera 45 mm tjock mineralull bakom panelerna.

3. Justera vid behov längden på panelerna till rätt storlek. Använd en vass såg för den övre panelen och en kniv för filten.

4. Montera med minst 15 fästpunkter per panel. Välj monteringsmetod (skruvad, limmad eller häftad) beroende på väggmaterial och placering.
Lim rekommenderas endast för väggmontering. Använd i så fall ett MS-polymerlim och fixera panelen under härdning.

5. Om du installerar i kombination med Lamellow+, lägg till en filtremsa på Lamellow+-panelen och installera med filtkanten mot Figura+-panelen för att hålla ett konsekvent avstånd.

Undvik devalue engineering

Gustafs har omfattande, ackrediterade testdata för ett stort antal kriterier som brand, akustik, utsläpp och många andra. Vi ger ditt projekt alla möjligheter att uppfylla dagens moderna byggnormer. Följande dokument är dock inte tillgängliga för direkt nedladdning. Vänligen skicka en förfrågan eller kontakta oss eller våra landrepresentanter för mer information.

SKICKA FÖRFRÅGAN

Tillgängliga certifieringar för Gustafs Figura+, en del av Lamellow+-serien

Brand
+

Reaction to Fire: B-s1,d0

ASTM: A

Akustik
+

A, B, C eller D beroende på installationsmetoden.

Miljöcertifieringssystem för byggnader
+

BREEAM
LEED
BVB
Svanen (Nordic Eco)
Sunda Hus

Emissioner
+

E1
M1
Blue Angel
AgBB
French VOC
Belgian VOC

Declaration of Performance
+

Ja

EPD
+

Ja

Tredjepartsverifierad EPD, även tillgänglig på www.environdec.com

FSC®
+

FSC® (Forest Stewardship Council®)
Gustafs FSC® certifikatkod är: SAI-COC-010919

LÄS MER PÅ KNOWLEDGE HUB FSC® >>

Och dessutom...
+

Tillsatt Urea formaldehyd: Nej
Isocyanatbindemedel: Nej
Livstid: > 50 år
Ursprungsland: Sverige
Hygienisk rengöring: 70% Alk.
Återvunnet material: 94%
Återvunna konsumentvaror: 17%
