Feltfon Vector Layers

AKUSTISK FILT MED FRI DESIGN för ljudabsorberande väggar och tak

Vi introducerar nu Feltfon Vector Layers, det senaste tillskottet i Gustafs Feltfon-produktlinje. Denna anpassningsbara produkt bygger på Feltfon Linear och ger dig möjlighet att skapa en egen utformning i flera lager. Förvandla dina akustikväggar till konstverk. Feltfon Vector Layers ger dig obegränsade designmöjligheter och är brandsäkert utan behov av impregnering. Capax Quick-Up installationssystem garanterar att monteringen blir lätt, smidig och hållbar.

TYP / LÖSNING

Linear System

ANVÄNDNING

Våtrum, Undertak, Vägg

Brandklass

B-s1,d0

Akustikklass

A, B, C, D

KONTAKT
CLOSE

Material

Feltfon är tillverkade av Acoustex© 9.0, ett hållbart val, med innovativ textil som består av minst 50 % återvunnet material.

Design

Skapa egna akustiska konstverk i lager med Feltfon Vector Layers. Oavsett om du använder våra designer eller skapar dina egna kan du släppa loss din kreativitet med böjda linjer. Välj från vår palett av sex olika färger på filten samt tre livfulla effektfärger, något som ger dig ett omfattande utbud av valmöjligheter för att ge liv åt din unika vision.

Ett säkert val

Tillverkad för offentliga utrymmen. Feltfon har brandklassificeringen B-s1,d0, i linje med Gustafs fortsatta engagemang i brandsäkerhet.

01. AKUSTISKA KONSTVERK +
01. AKUSTISKA KONSTVERK

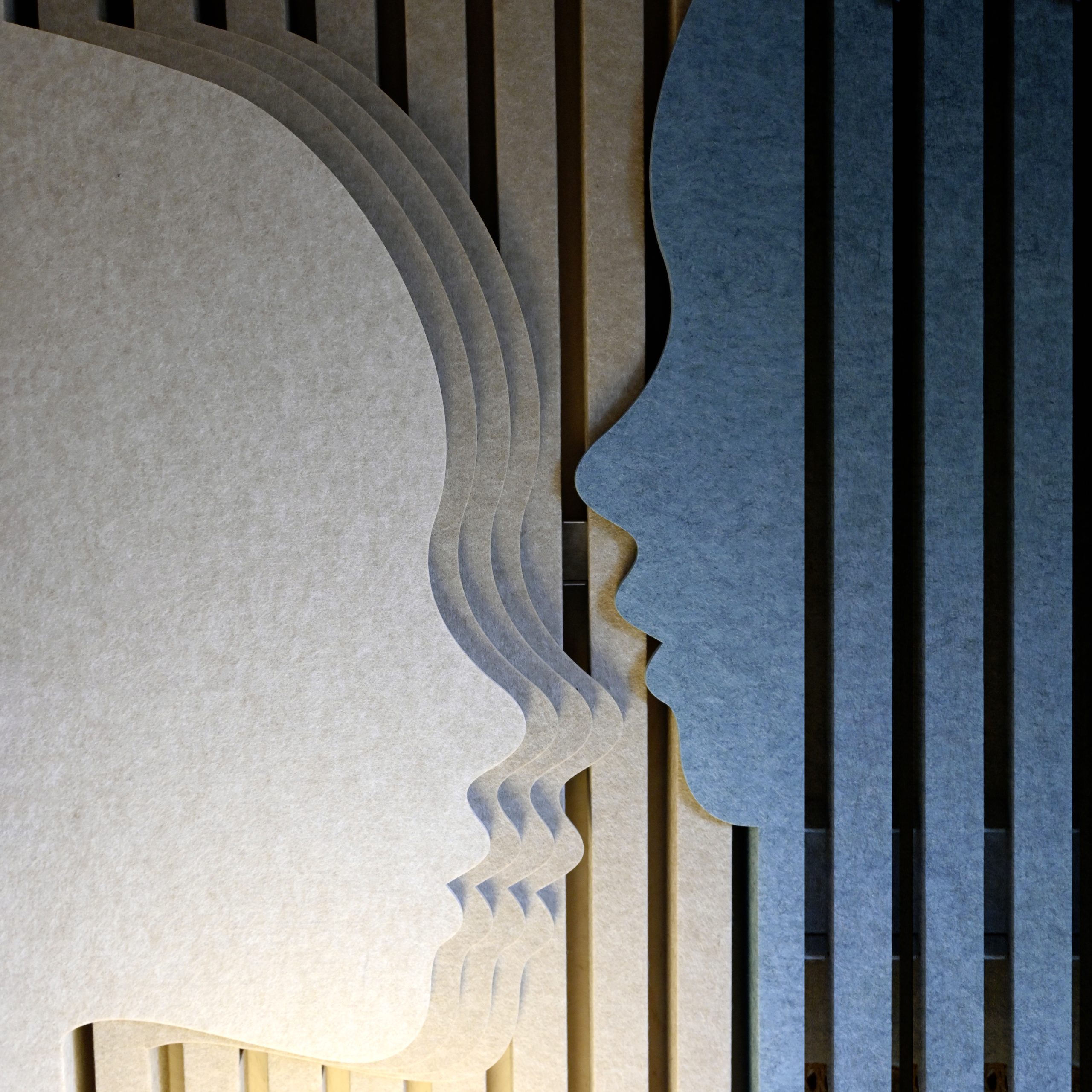

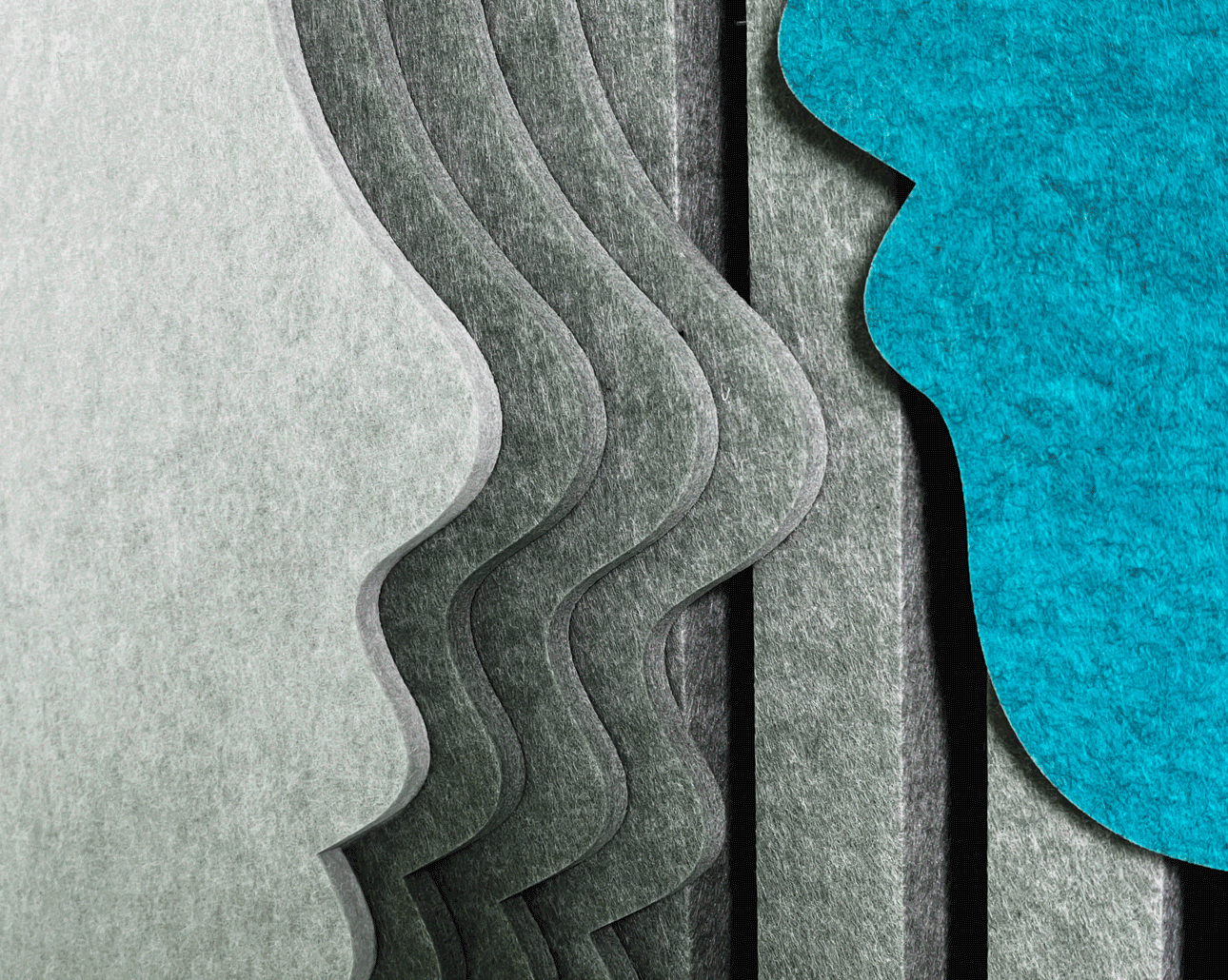

Utforska möjligheten att designa ett akustiskt konstverk i flera lager, så att du kan skapa en helt unik och personlig atmosfär. Med Vector Layers är möjligheterna till konstnärlig gestaltning fria och fullt kombinerbara med Feltfon Linear.

02. STANDARDFÄRGER +
02. STANDARDFÄRGER

Filtfärger:

Wool grey, Dark grey, Anthracite grey,
Sand, Wet Sand och Dirty Green.

03. EFFEKTFÄRGER +
03. EFFEKTFÄRGER

Det finns tre effektfärger att accentera utformningen med. Dessa heter Red Rust, Copper Oxide och Murky Moss.

Liknande produkter

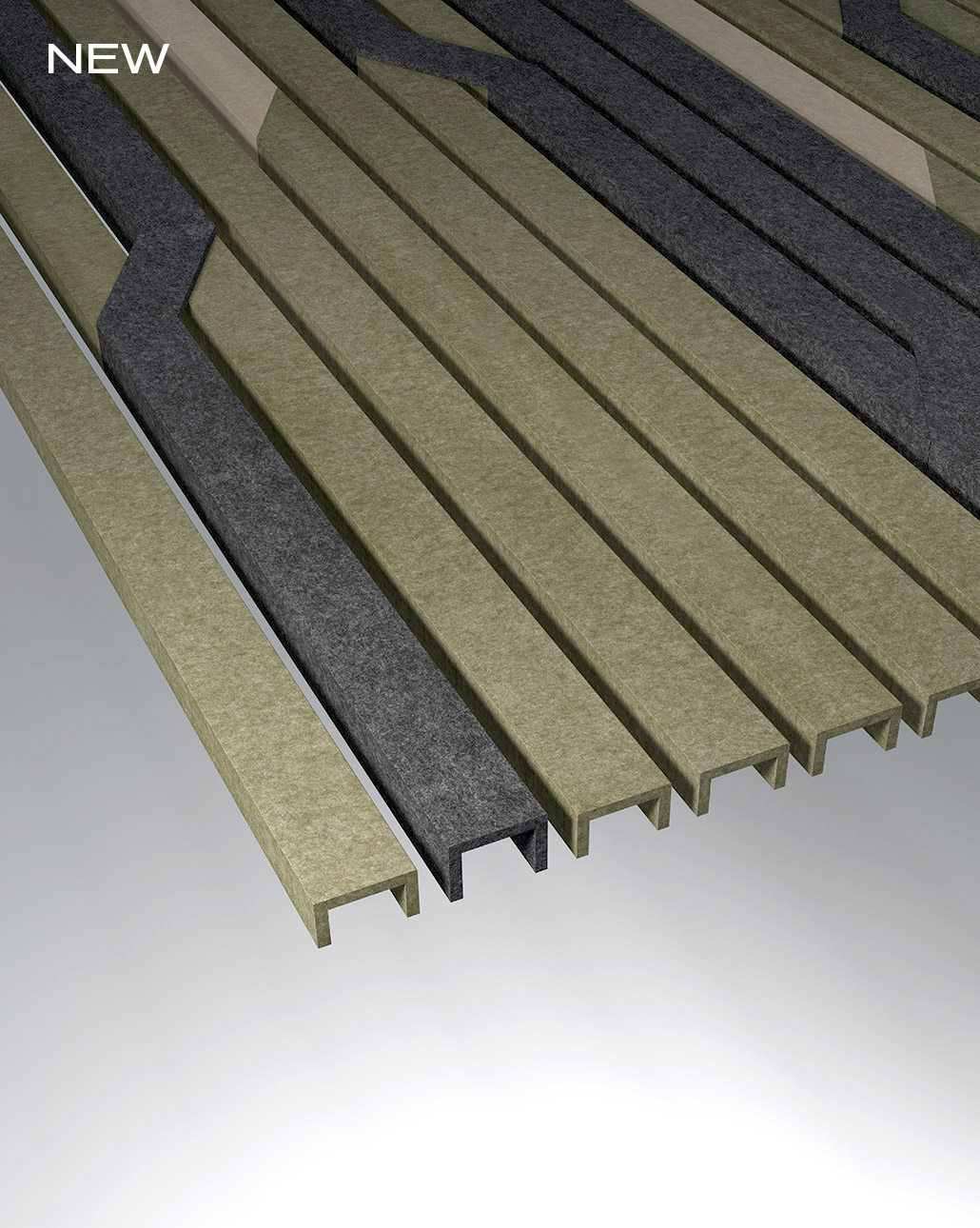

FELTFON LINEAR

Feltfon Vector Layers är baserad på Feltfon Linear

FELTFON VECTOR INTERSECTION

Feltfon Vector Intersection

Acoustex Felt – Grön akustik tillverkad av återvunnen PET

Feltfon Acoustex tillverkas av miljöcertifierad filt med ett minimum av 50 % rPET (efter konsumtion) PET-flaskor. Filten kan sedan återvinnas flera gånger.



01. EN PERFEKT LOOP +
01. EN PERFEKT LOOP

Vår Acoustex rPET-filt kan bearbetas på nytt flera gånger. Feltfon kan demonteras och ommonteras flera gånger – för cirkulär användning.

02. FÄRGER +
02. FÄRGER

Feltfon finns i sex olika standardfärger och tre effektfärger.

Standardfärgerna heter Wool grey, Dark grey, Anthracite grey, Sand, Wet Sand och Dirty Green och de tre effektfärgerna heter Red Rust, Copper Oxide och Murky Moss.

02. STADIGT OCH MJUKT +
02. STADIGT OCH MJUKT

Med en 9 mm tjock filt med en hög densitet på 2 kg/m² klarar Feltfon-ribborna alla typer av offentliga utrymmen.

Skapa något helt unikt

Skapa ett spännande och personligt formspråk på din vägg eller ditt tak. Feltfon Vector Layers utgår från Feltfon Linears dimensioner. Höjden av ribborna ökar med 9 mm för varje designlager du adderar.

Dimensioner

Ett brett utbud av standardmått gör att du kan designa utan att behöva uppfinna hjulet på nytt. Filten är 9 mm tjock.

Mellanrum

Genom att använda Gustafs Quick-Up Capax System blir glappet mellan filtribborna 22 mm. men det går även att få mellanrum på 53 mm, 84 mm, 115 mm, 146 mm, 177 mm, 208 mm, etc.

Infill-lister med trä

Gustafs Infill-lister av trä finns tillgängliga i följande dimensioner (djup x bredd x längd): 13 x 23 x 2400, 13 x 54 x 2400 och 13 x 85 x 2400 mm.
Träslag: American Ek / Knotty Ek / Björk / Ask / Valnöt / Vild Ek Smoked och Vild Ek Grey.

Vector Layers-ribborna baseras på Feltfon Linear-dimensionerna

LÄNGD: 2400 mm

DJUP BREDDER
40 mm 71 mm 102 mm
40 mm x x x
60 mm x x x
80 mm x x x
100 mm x x x
120 mm x x x
Anpassade ribbdimensioner

Längd: 2400 mm
Minsta djup: 30 mm
Max djup: 555 mm i kombination med bredd 40 mm.
Min bredd: 40 mm i kombination med djup 555 mm.
Max bredd: 598 mm i kombination med djup 275 mm.

Möjliga* maximala dimensioner, djup x bredd

555×40 mm
540×71 mm
525×102 mm
510×133 mm
495×164 mm
480×195 mm
460×226 mm
445×257 mm
430×288 mm
415×319 mm
400 x 350 mm
385 x 381 mm
370 x 412 mm
355 x 443 mm
340 x 474 mm
325 x 505 mm
305 x 536 mm
290 x 567 mm
275 x 598 mm

* Observera att vissa av dessa mått kanske inte är lämpliga för väggbruk, beroende på rummets utformning.

Gustafs Feltfon Linear akustikvärden

En ljudinvestering som ger rätt typ av eko

Konstruera något nytt med akustiska absorptionskoefficienter upp till högsta möjliga klass A. En sund investering för rätt sorts eko.

Feltfon Vector Layers är baserade på Feltfon Linear System för vilket de akustiska värdena anges i tabellerna nedan.

KNOWLEDGE HUB / AKUSTIK



Ljudabsorption Feltfon Ribs, 40 x 40 mm, totalt djup 50mm
APPLIKATION MELLANRUM ISOLERING αw / NCR
Vägg 22 mm Acoustex 9 mm 0,55-D/ 0,80
Ljudabsorption Feltfon Ribs, 40 x 40 mm, totalt djup 95 mm
APPLIKATION MELLANRUM ISOLERING αw / NCR
Vägg 22 mm Acoustex 9 mm + 45mm mineralull 0,95-A/ 0,95
Ljudabsorption Feltfon Ribs 40 x 40 mm, totalt djup 250 mm:
APPLIKATION MELLANRUM ISOLERING αw / NCR
Tak 22 mm Acoustex 9 mm + luftspalt 201 mm 1,00-A / 0,95
Tak 22 mm luftspalt 211 mm 0,60-C / 0,65

Brandsäkerhet

Feltfon är brandsäkert utan behov av impregnering och prioriterar säkerhet utan att kompromissa med stilen.

Reaction to fire – Klassificering Gustafs Feltfon
PRODUKT REACTION TO FIRE
Feltfon Acoustex B-s1,d0

Detaljer som gör skillnad

Linjära tillbehör är unika detaljer som lampor, luckor, galler eller andra lösningar som kan kombineras med ditt vägg- eller taksystem. Våra linjära tillbehör kompletterar din vision och förenklar komplicerade lösningar.

F-Line – Linjär LED-belysning till Gustafs Feltfon

Ett integrerat linjärt belysningssystem för Gustafs linjära Feltfonsystem. Finns i två versioner; ett med dekorationsljus som främst används på väggar och ett med full styrka för takbelysning. Alla F-Line-lösningar använder en modern mikroprismatisk dimning i kombination med högkvalitativa LED-ljuskällor.

Acoustex 9,0 – robust filt för multipla användningsområden

Mycket formstabil ljuddämpande material med brandklass
B-s1,d0. Filten finns i färgerna Wool Grey, ullgrå, Dark Grey, mellangrå, och Anthracite, mörkgrå. Kan användas som enskild ljudabsorbent eller integrerat som akustiskt isoleringsskikt bakom Gustafs Feltfon eller Gustafs demonterbara Linear Ceiling-CD-system. Levereras i ark i olika format. Innehåller minst 50 % återvunna PET-flaskor och är godkänd enligt alla internationella standarder för klimatutsläpp inomhus. Tjocklek 9,0 mm.

Infill-list i trä för Feltfon

Kombinera Feltfons ull-look med vackra trälister. Finns i följande mått (djup x bredd x längd): 13 x 23 x 2400, 13 x 54 x 2400 och
13 x 85 x 2400 mm. Trälisten lämnar 10 mm synligt ribbdjup i kombination med en 40 mm djup Feltfon-ribba, 30 mm synligt djup i kombination med en 60 mm djup ribba osv. Träslag: American Ek / Knotty Ek / Björk / Ask / Valnöt / Wild Ek Smoked och Wild Ek Grey.

Med Gustafs Acoustex låga utsläpp kan du andas ut.
Och alla andra kan andas in.

Acoustex-materialet är fritt från brandskyddsmedel, tillsatt formaldehyd eller isocyanatbindemedel och garanterar extremt låga TVOC-nivåer.

KNOWLEDGE HUB / EMISSIONER

Gustafs Feltfon uppfyller följande byggnadscertifieringar
TVOC  krav TVOC  resultat Formaldehyde krav Formaldehyde resultat
BREEAM ≤ 0,3 (mg/m³) 0,01 (mg/m³) ≤ 0,01 (mg/m³) 0,005 (mg/m³)
LEED none U.S. ≤ 1,0 (mg/m³) 0,01 (mg/m³) < 0,06 (mg/m²h) 0,001 (mg/m²h)
BVB < 0,2 (mg/m²h) 0,01 (mg/m²h) < 0,05 (mg/m²h) 0,002 (mg/m²h)
M1 < 0,2 (mg/m²h) 0,01 (mg/m²h) < 0,05 (mg/m²h) 0,001 (mg/m²h)
Blue Angel ≤ 0,3 (mg/m³) 0,01 (mg/m³) ≤ 0,06 (mg/m³) 0,005 (mg/m³)



Fler byggcertifieringar >>

Grön akustik

Hållbarhet är en grundläggande del av vår kärnverksamhet och vårt mål med Feltfon var att skapa en hållbar produkt som kunde matcha alla våra andra produkters goda miljöprestanda. Feltfon Acoustex tillverkas av miljöcertifierad filt med ett minimum av
50 % rPET (efter konsumtion) PET-flaskor. Filten kan sedan återvinnas flera gånger.

KNOWLEDGE HUB / HÅLLBARHET

LÄS MER OM VÅRT MILJÖARBETE HÄR

01 ÅTERVUNNEN PET +
01 ÅTERVUNNEN PET

Certifierad med minst 50 % rPET efter konsumtion, PET:en mals ner till korn som smälts ner och blir spunnet till det nya Gustafs Acoustex 9.0.

02 FÖRNYBAR ENERGI +
02 FÖRNYBAR ENERGI

Vi producerar Feltfon i Dalarna, Sverige och är omgivna av ren vattenkraftverk. Dessa är den huvudsakliga energikällan för vår hela vår produktion. De enda energikällorna är vind- och solkraft, vilket ger oss fantastisk 100 % förnybar energi.

03 MILJÖDEKLARATIONER +
03 MILJÖDEKLARATIONER

Gustafs produkter är miljödeklarerade och har all dokumentation som krävs för att uppfylla ledande byggnadsbedömningar som BREEAM och LEED.

Feltfon Vector – designinspiration

Feltfon Vector Layers baseras på Feltfon Linear.
Låt dig inspireras av bilderna nedan.

Lätt att installera

Capax är vårt unika installationssystem med lätta aluminiumprofiler och ger en snabb, dold, och kostnadsbesparande installation. Quick-Up-systemet är användarvänligt och finns för både väggar och tak. Inga verktyg behövs för att montera de sammanfogade komponenterna. Både vägg- och taksystemet är demonterbart, vilket är idealiskt när det krävs tillgång till kompletterande system.

VÄGGINSTALLATION

TAKINSTALLATION

Undvik devalue engineering

Gustafs har omfattande, ackrediterade testdata för ett stort antal kriterier som brand, akustik, utsläpp och många andra. Vi ger ditt projekt alla möjligheter att uppfylla dagens moderna byggnormer. Följande dokument är dock inte tillgängliga för direkt nedladdning. Vänligen skicka en förfrågan eller kontakta oss eller våra landrepresentanter för mer information.

SKICKA FÖRFRÅGAN

Tillgängliga certifieringar för Feltfon Acoustex® 9.0

Brand
+

Reaction to Fire: B-s1,d0

Akustik
+

Konfigurationer möjliga för att uppnå absorptionsklass A, C eller D. NRC: 0,60, 0,80, 0,95.

Miljöcertifieringssystem för byggnader
+

BREEAM
LEED
BVB
Svanen (Nordic Eco)
Sunda Hus

Emissioner
+

Klass E1 och M1. Godkänd för BREEAM International / LEED v4.1 / Svanen / Byggvarubedömningen / Sunda Hus / Blue Angel / AgBB / Belgian VOC / French VOC.

Declaration of Performance
+

Ja

EPD
+

Ja

FSC®
+

Infill-listerna av trä finns tillgängliga med FSC® (Forest Stewardship Council®)-certifierat trä.
Gustafs FSC® certifikatkod är: SCS-COC-005137

LÄS MER PÅ KNOWLEDGE HUB FSC >>

Och dessutom...
+

Tillsatt Urea formaldehyd: Nej
Isocyanatbindemedel: Nej
Livstid:> 50 år
Återvunnet material >50% Post Consumer
