Feltfon Diabolo

VÅGFORMADE LINJÄRA AKUSTIKTAK & väggar med goda ljuddämpande egenskaper

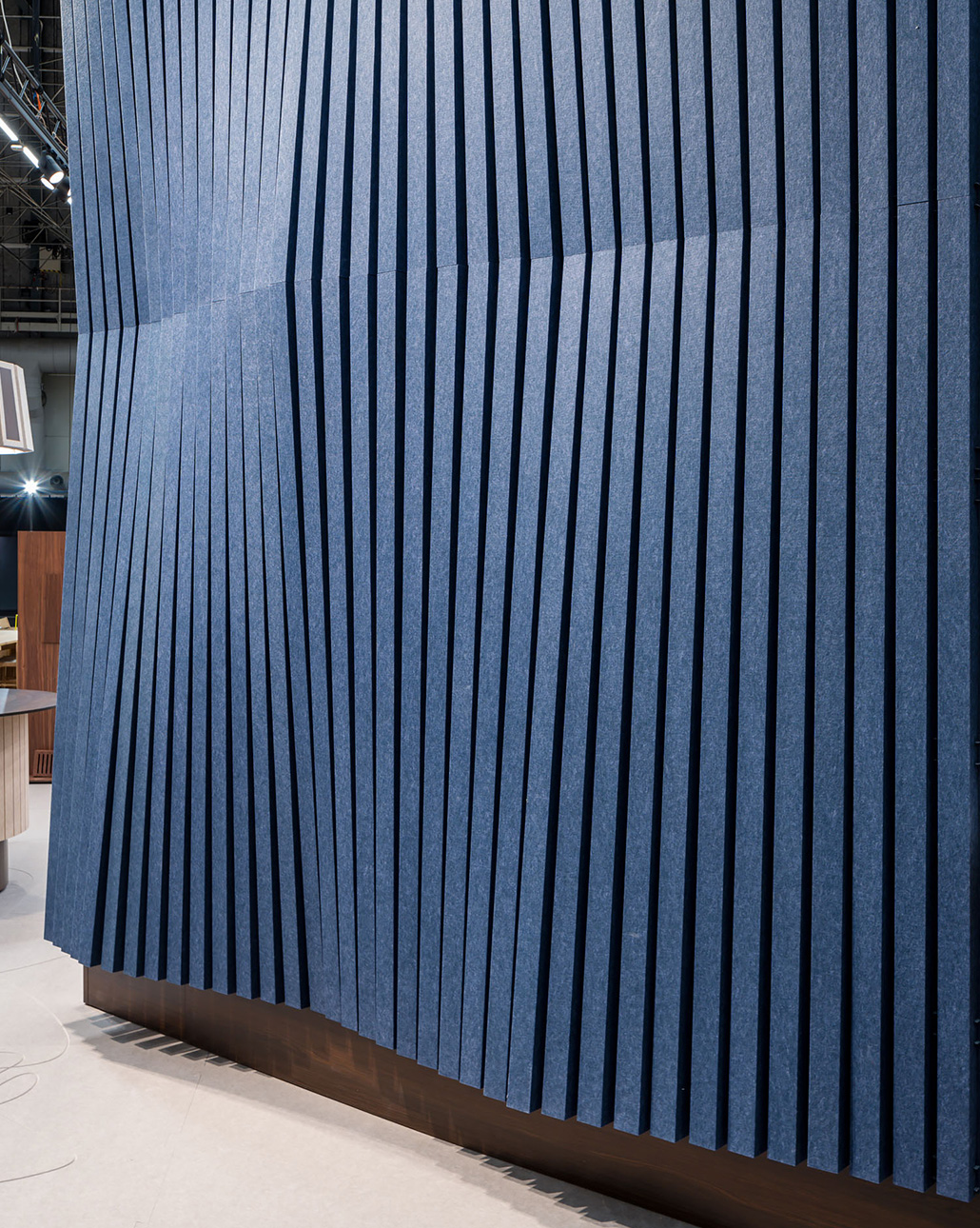

Feltfon© Diabolo består av akustiska ribbor i olika storlekar vinklar som tillsammans skapar en böljande solfjäderdesign. Ribbornas är tillverkade av en stadig filt som hjälper till att eliminera ljud. Akustikfilten tillsammans med de ihåliga ribborna och deras vågformade installation ger Diabolo mycket goda ljuddämpande egenskaper. Installationssystemet, Capax kan användas både på väggar och i tak och passar dimensioner av våra ribbor. Feltfon systemet garanterar en unik hållbarhet i utsatta miljöer så som t.ex. skolor, kontor, butiker och simhallar. Feltfon© Diabolo, uppfyller brandsäkerhetsstandard utan behov av impregnering.

TYP / LÖSNING

Feltfon Linear

ANVÄNDNING

Våtrum, Undertak, Vägg

Brandklass

B-s1,d0

Akustikklass

A, C, D

KONTAKT
MENU /
CLOSE

Material

Gustafs Acoustex© 9 mm-filt representerar nästa generations textilier, tillverkad av minst 50% återvunnet material efter konsumtion. Denna hållbara lösning visar vårt engagemang för att minska miljöpåverkan samtidigt som vi bibehåller en exceptionell kvalitet.

Design

Feltfon Diabolo – den perfekta blandningen av estetisk elegans och suverän akustik för dina väggar eller tak. Förgyll ditt utrymme med en vacker vågig design som inte bara fungerar som ett fängslande konstverk utan också förbättrar den akustiska prestandan. Feltfon Diabolo är ett flexibelt val för offentliga interiörer som kontor eller hotell.

Ett säkert val

Gustafs Feltfon System är särskilt utformat för offentliga miljöer, där säkerhet och sinnesro prioriteras. Med sin brandklassning, B-s1,d0, bidrar systemet mycket lite eller inte alls till brand, vilket säkerställer en säker miljö för alla.

01 DESIGNEXEMPEL +
01 DESIGNEXEMPEL

Diabolo använd som en iögonfallande och ljudabsorberande rumsavdelare.

02 FILTFÄRGER +
02 FILTFÄRGER

Filten finns i många färger

FÄRGPALETTER >>

03 LOKAL TILLVERKNING +
03 LOKAL TILLVERKNING

Produktutvecklingen och produktionen samarbetar nära och arbetar vägg i vägg på plats hos oss i Gustafs, Dalarna.

Akustik

9 mm filttjocklek innebär 9 mm luftgenomsläppligt material. Tillsammans med den ihåliga kärnan är Feltfon Diabolo en superabsorbent upp till klass A.

Återvunnet & återanvänt

Feltfon är tillverkad av återvunna PET-flaskor och kan återvinnas flera gånger. Feltfon produceras med 100% fossilfri energi.

Våtrum

Feltfon kan användas i fuktiga miljöer som t. ex. inomhusgym, poolområden och spa-anläggningar. Miljöer där man ofta vill eliminera störande ljud.

Utforska mer av Feltfon-sortimentet

Feltfon Diabolo är baserad på Feltfon Linear Rib och kan enkelt kombineras med andra Feltfon-produkter.
De andra Feltfon-produkterna som använder samma installationssystem är Intersections, Slash, Layers, Pixel, Blox, Baffles, DNA och Curves.

FELTFON LINEAR RIB

FELTFON INTERSECTIONS

FELTFON BAFFLES

FELTFON DNA

Skapa en unik ljudabsorberande yta i filt

Feltfon Diabolos vågiga design förbättrar den akustiska prestandan och ger ditt utrymme ett unikt utseende.
Längden på ribborna är 2400 mm och standardbredden på varje Diabolo-ribba är 71 mm.

Dimensioner

LÄNGD: Max. 2400 mm
RIBBREDD: 71 mm

Mellanrum

Med Gustafs Quick-Up Capax System rekommenderar vi ett mellanrum på 22 mm för Feltfon Diabolo.

Fyllningslister i trä

Gustafs fyllningslister av trä är utformade för att placeras i mellanrummen mellan Diabolo-balkarna.

STANDARD-DIMENSIONER

RIBBREDD: 71 mm, LÄNGD: 2380 mm

Diabolo stigande sektion
MODELL LÄGSTA DJUP HÖGSTA DJUP TOTALT RIBBDJUP
40-40 40 40 mm 40 mm
40-60 40 60 mm 60 mm
40-80 40 80 mm 80 mm
40-100 40 100 mm 100 mm
40-120 40 120 mm 120 mm
40-140 40 140 mm 140 mm
40-160 40 160 mm 160 mm
40-180 40 180 mm 180 mm
40-200 40 200 mm 200 mm
40-220 40 220 mm 220 mm
40-240 40 240 mm 240 mm
40-260 40 260 mm 260 mm
Diabolo skiftande sektion
MODELL LÄGSTA DJUP HÖGSTA DJUP TOTALT RIBBDJUP
60-240 60 240 mm 240 mm
80-220 80 220 mm 220 mm
100-200 100 200 mm 200 mm
120-180 120 180 mm 180 mm
140-160 140 160 mm 160 mm



SEKTIONER

BREDD stigande sektion 11 ribbor: 1001 mm

BREDD skiftande sektion 12 ribbor: 1094 mm

Feltfon akustikfilt – Grön akustik tillverkad av återvunnen PET

Gustafs Acoustex är en nästa generationens textil som tillverkas av minst 50% återvunna PET-flaskor. Flaskorna flisas till flingor och kombineras med nytt PET-material. Denna innovativa process säkerställer optimal återvinning av PET, vilket gör den till ett miljövänligt val. Feltfon är dessutom en 100% återvinningsbar lösning, vilket understryker vårt engagemang för hållbarhet.

FILTFÄRGER BESTÄLL PROVER
01 STANDARDFÄRGER +
01 STANDARDFÄRGER

Filten finns i många färger.

FÄRGPALETTER >>

02 STADIG & MJUK +
02 STADIG & MJUK

Med en 9 mm tjock filt med en hög densitet på 2 kg/m² kommer Diabolo-balkarna att överleva på väggar i alla typer av offentliga utrymmen.

03 EN PERFEKT LOOP +
03 EN PERFEKT LOOP

Vår Acoustex rPET-filt kan bearbetas på nytt flera gånger. Feltfon Linear kan demonteras och ommonteras flera gånger – för cirkulär användning.

Gustafs Feltfon akustikvärden

Designa något nytt med akustiska absorptionskoefficienter upp till högsta möjliga klass A. En sund investering för rätt sorts eko.



KNOWLEDGE HUB / AKUSTIK





Ljudabsorption Feltfon-ribbor, 40 x 40 mm, totalt djup 50 mm
APPLIKATION MELLANRUM ISOLERING αw / NCR
Vägg 22 mm Acoustex 9 mm 0,55-D/ 0,80
Ljudabsorption Feltfon-ribbor, 40 x 40 mm, totalt djup 95 mm
APPLIKATION MELLANRUM ISOLERING αw / NCR
Vägg 22 mm Acoustex 9 mm + 45 mm mineralull 0,95-A/ 0,95
Ljudabsorption Feltfon-ribbor, 40 x 40 mm, totalt djup 250 mm:
APPLIKATION MELLANRUM ISOLERING αw / NCR
Tak 22 mm Acoustex 9 mm + luftspalt 201 mm 1,00-A / 0,95
Tak 22 mm luftspalt 211 mm 0,60-C / 0,65

Brandsäkerhet

Du kan känna dig trygg med att Feltfon är brandsäkert utan behov av impregnering och prioriterar säkerhet utan att kompromissa med designen.

Reaction to fire – klassificering Gustafs Feltfon
PRODUKT REACTION TO FIRE
Feltfon Acoustex B-s1,d0
ETT SÄKERT VAL +
ETT SÄKERT VAL

Gustafs Feltfon System är särskilt utformat för offentliga miljöer, där säkerhet och sinnesro prioriteras. Med sin brandklassning, B-s1,d0, bidrar systemet mycket lite eller inte alls till brand, vilket säkerställer en säker miljö för alla.

Med Gustafs Acoustex låga utsläpp kan du andas ut.
Och alla andra kan andas in.

Acoustex-materialet i Feltfon är fritt från brandskyddsmedel, tillsatt formaldehyd eller isocyanatbindemedel och garanterar extremt låga TVOC-nivåer.

KNOWLEDGE HUB / EMISSIONER

Feltfon uppfyller följande byggnadscertifieringar
TVOC  krav TVOC  resultat Formaldehyd krav Formaldehyd resultat
BREEAM ≤ 0,3 (mg/m³) 0,01 (mg/m³) ≤ 0,01 (mg/m³) 0,005 (mg/m³)
LEED non U.S. ≤ 1,0 (mg/m³) 0,01 (mg/m³) < 0,06 (mg/m²h) 0,001 (mg/m²h)
BVB < 0,2 (mg/m²h) 0,01 (mg/m²h) < 0,05 (mg/m²h) 0,002 (mg/m²h)
M1 < 0,2 (mg/m²h) 0,01 (mg/m²h) < 0,05 (mg/m²h) 0,001 (mg/m²h)
Blue Angel ≤ 0,3 (mg/m³) 0,01 (mg/m³) ≤ 0,06 (mg/m³) 0,005 (mg/m³)



Fler byggcertifieringar >>

Grön akustik

Hållbarhet är en grundläggande del av vår kärnverksamhet och vårt mål med Feltfon var att skapa en hållbar produkt som kunde matcha alla våra andra produkters goda miljöprestanda. Feltfon är tillverkad av återvunna PET-flaskor och kan återvinnas flera gånger. Feltfon produceras med 100% fossilfri energi.

KNOWLEDGE HUB / HÅLLBARHET

LÄS MER PÅ GRÖNA GUSTAFS

01 ÅTERVUNNEN FILT +
01 ÅTERVUNNEN FILT

Certifierad rPET med minst 50% post-konsument, granulerad och spunnen till nya Gustafs Acoustex 9.0.

02 FÖRNYBAR ENERGI +
02 FÖRNYBAR ENERGI

Vi producerar i Dalarna, Sverige och är omgivna av vattenkraftverk, vilket är den huvudsakliga energikällan för vår produktion. De enda andra två är vind- och solkraft, vilket ger oss en fantastisk 100% förnybar energi.

03 MILJÖDEKLARATIONER +
03 MILJÖDEKLARATIONER

Våra produkter är miljödeklarerade och har all dokumentation som krävs för att uppfylla ledande byggnadsbedömningar som BREEAM och LEED.

Byggvarubedömningen

Vi har bedömda produkter hos Byggvarubedömningen. Det innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

Den här produkten har fått bedömningen Rekommenderas.

LÄS MER PÅ BYGGVARUBEDOMNINGEN.SE

Detaljer som gör skillnad

Våra Feltfon-tillbehör är unika detaljer som kan kombineras med ditt vägg- eller taksystem. De fulländar din vision och förenklar komplicerade lösningar.

F-Line – linjär belysning för Feltfon Linear

Integrerad linjär belysningslösning för Gustafs Feltfon© Linear Ceiling System. Lamphuset snäpps fast i samma bärprofil som Feltfon©-ribborna. F-Line använder en modern mikroprismatisk dimning i kombination med högkvalitativa LED-ljuskällor.

F-Line Spot – spotbelysning för Feltfon Linear

Integrerad spotlightlösning för Gustafs Feltfon© Linear Ceiling System. Lampskenan snäpps fast i samma bärprofil som ribborna. Levereras med en modern mikroprismatisk dimning och högkvalitativa LED-ljuskällor.

Isolering – Acoustex 9,0 – robust akustikfilt för multipla användningsområden

Extremt formstabilt ljuddämpande material i ett brett utbud av färger och med brandklass B-s1,d0. Kan användas som enskild ljudabsorbent eller integrerat som akustiskt isoleringsskikt bakom Gustafs Feltfon Linear System för väggar eller tak. Levereras i ark i olika format. Innehåller minst 50% återvunna PET-flaskor och är godkänd enligt alla internationella standarder avseende klimatutsläpp inomhus. Tjocklek 9,0 mm.

Fyllningslister i trä för Feltfon Linear

Kombinera ullutseendet hos Feltfon© med vackra fyllningsremsor i trä. Finns i följande dimensioner (djup x bredd x längd): 13 x 23 x 2400, 13 x 54 x 2400 och 13 x 85 x 2400 mm. Fyllningslisten i trä lämnar 10 mm synligt ribbdjup i kombination med en 40 mm djup Feltfon©-ribba, 30 mm synligt djup i kombination med en 60 mm djup ribba osv. Välj från vår palett av fanér.

Dekorlister

Olika typer av täckskivor och fönsterbräden behövs i nästan alla inredningsprojekt. Gustafs kommer att matcha de korrekta specifikationerna och behoven för ditt projekt, såväl som yta och finish.

Socklar

Socklar är den definitiva avslutningen på en ribbinstallation, inte bara när det gäller en snygg design utan också när det gäller den skyddande funktionen, till exempel mot våt golvrengöring. Kontakta oss så uppfyller vi specifikationerna för ditt projekt.

Installation Feltfon Linear

Alla Feltfon Linear, Feltfon Vector och Feltfon Blox installeras med samma Capax-system vilket gör det enkelt att blanda olika modeller och skapa din egen design. Capax Quick-Up installationssystem finns för väggar och tak, och garanterar tillförlitlighet och ett perfekt visuellt resultat.

INSTALLATION

Lätt att installera

Capax är vårt unika installationssystem med aluminiumprofiler som ger en dold, tillförlitlig, snabb och kostnadsbesparande installation. Quick-Up-systemet är användarvänligt och finns för väggar och tak. Inga verktyg behövs för att montera de sammanfogade komponenterna. Både vägg- och taksystemet är demonterbart, vilket är idealiskt när det krävs åtkomst till kompletterande system.

VÄGGINSTALLATION FELTFON

TAKINSTALLATION FELTFON

Undvik devalue engineering av din design

Gustafs har omfattande, ackrediterade testdata för ett stort antal kriterier som brand, akustik, utsläpp och många andra. Vi ger ditt projekt alla möjligheter att uppfylla dagens moderna byggnormer. Följande dokument är dock inte tillgängliga för direkt nedladdning. Vänligen skicka en förfrågan eller kontakta oss eller våra landrepresentanter för mer information.

SKICKA FÖRFRÅGAN

Tillgängliga certifieringar för Feltfon Acoustex 9,0

Brand
+

Reaction to Fire: B-s1,d0

Akustik
+

Konfigurationer möjliga för att uppnå absorptionsklass A, C eller D. NRC: 0,60, 0,80, 0,95.

Miljöcertifieringssystem för byggnader
+

BREEAM
LEED
BVB
Svanen (Nordic Eco)
Sunda Hus

Emissioner
+

Klass E1 och M1. Godkänd för BREEAM International / LEED v4.1 / Svanen / Byggvarubedömningen / Sunda Hus / Blue Angel / AgBB / Belgian VOC / French VOC.

Declaration of Performance
+

DoP: Ja

FSC®
+

Fyllnadslisterna i trä finns tillgängliga med FSC® (Forest Stewardship Council®)-certifierat trä.
Gustafs FSC®-certifikatkod är: SAI-COC-010919

LÄS MER PÅ KNOWLEDGE HUB FSC® >>

Övrigt
+

Tillsatt ureaformaldehyd: Nej
Isocyanatbindemedel: Nej
Livslängd: > 50 år
Återvunnet material: > 50% post-konsument

Nedladdningar

CAD Feltfon Diabolo
Nedladdningsmail | .zip
DOWNLOAD
CAD-filer Feltfon Diabolo
PRODUCTBLAD
Feltfon Diabolo
LADDA NER
AKUSTIKVÄRDEN
Akustikvärden Gustafs produkter | .pdf
LADDA NER
TEKNISKT DATABLAD
Tekniskt datablad Feltfon | .pdf
LADDA NER
