System montażowy Capax dla Linear RIB to przyjazny dla użytkownika uchwyt aluminiowy, oferujący niezawodność montażu i doskonały efekt
wizualny.Kompatybilne produkty: Linear Rib-R, Rib-S i Stripe-XL.
ZASTOSOWANIE
Ściana
TYP / ROZWIĄZANIE
System liniowy
INSTALACJA
CAPAX SYSTEM
Capax to nasz system profili aluminiowych, który zapewnia ukryty, niezawodny, szybki i oszczędny montaż. System montażowy Quick-Up to przyjazna dla użytkownika uchwyt aluminiowy zapewniający niezawodność montażu i doskonały efekt wizualny. Do montażu uchwytów nie są potrzebne żadne narzędzia. Dostępna jest wersja demontowalna. Idealna gdy wymagany jest dostęp do technicznych znajdujących się za okładziną czy ponad sufitem.
Niniejsze instrukcje odnoszą się do naszego standardowego systemu montażowego. W przypadku innych rozwiązań, takich jak zakrzywione ściany, zamknięcia i okładziny drzwiowe, skontaktuj się z naszym wsparciem technicznym.
Wybierz listwy w określonym odcieniu koloru i zaplanuj montaż na suficie. Zalecamy losowe mieszanie różnych odcieni.
Temperatura w pomieszczeniu powinna wynosić od 18 do 50 C°.
Wilgotność powietrza powinna wynosić od 25 do 60%. Wilgotność podbudowy () nie powinna być wyższa niż 15%.
1. Zainstaluj profile Capax BASE-W na ścianie w odstępach co 600 mm, zapewniając ciągłe podparcie na całej ich długości, używając poziomicy laserowej do wyrównania. Każda listwa musi być podparta przez pięć profili BASE-W, z zachowaniem odstępów około 600 mm między punktami podparcia.
1. Opcjonalnie: Najpierw zamontuj szkielet z drewnianych listew do ściany za pomocą poziomicy laserowej i podkładek dystansowych.
2. Zamontuj profil Capax BASE-W (1) co 600 mm.
3. Zamontuj materiał izolacyjny o grubości 17 mm (3). Alternatywnie izolacja 45 mm w połączeniu z łatami drewnianymi o grubości 28 mm.
4. Zamontuj filc Acoustex za pomocą taśmy dwustronnej, aby utrzymać go na miejscu podczas instalacji.
5. Przymocuj klipsy Capax U-FIX (4) równo z profilem BASE-W (1) za pomocą demontowalnych klipsów lub wkrętów na stałe. To również utrzymuje Acoustex na swoim miejscu na stałe. W zależności od rodzaju Acoustex może być konieczne przedziurkowanie filcu przed włożeniem demontowalnych klipsów.
6. Przekręć zaciski U-FIX o 90° do pozycji prostopadłej do BASE-W.
7. Ostrożnie przymocuj żebra do klipsów U-FIX za pomocą gumowego młotka. Użyj uchwytu, podczas tego kroku instalacji G, aby wyrównać żebra. W razie potrzeby ostrożnie wyrównaj, uderzając w końce żeber gumowym młotkiem i używając drewnianego klocka ochronnego.
3. Opcjonalnie pomiędzy profilami należy ułożyć warstwę materiału izolacyjnego o grubości 17 mm.
Alternatywnie można zastosować izolację o grubości 45 mm, w takim przypadku dodać łaty 28 mm za profilami BASE-W.
4. Opcjonalnie zainstaluj filc Acoustex z taśmą dwustronną, aby utrzymać go na miejscu podczas montażu. Wstępnie nawierć filc Acoustex, używając innego profilu BASE-W jako szablonu.
5. Przymocuj uchwyt Capax U-FIX równo z profilem BASE-W, korzystając z prefabrykowanych otworów.
6. Przekręć uchwyty U-FIX o 90° do pozycji prostopadłej w stosunku do BASE-W.
7. Przymocuj listwy do klipsów U-FIX za pomocą gumowego młotka. Użyj Capax 3253 do podparcia i wyrównania żeber zainstalowanych pionowo. W razie potrzeby ostrożnie wyrównaj, uderzając w końce żeber gumowym młotkiem i używając drewnianego klocka ochronnego.
8. Połączenia listew w linii powinny być podparte łącznikiem U-FIX-N 100 lub współużytkowanym U-FIX.
Niniejsze instrukcje dotyczą standardowego systemu montażowego. W przypadku rozwiązań nietypowych takich jak zakrzywiona ściana , obróbki drzwi i inne skontaktuj się z naszym wsparciem technicznym.
Standardowy montaż zakrzywionej powierzchni z listew jest możliwy do promienia 300 mm.
Klips montażowy do listew, z otworem, długość 50 mm
Łącznik liniowy do listew, długość 100 mm
Listwa przyścienna, długość 3000 mm
Listwa przyścienna, długość 3000 mm

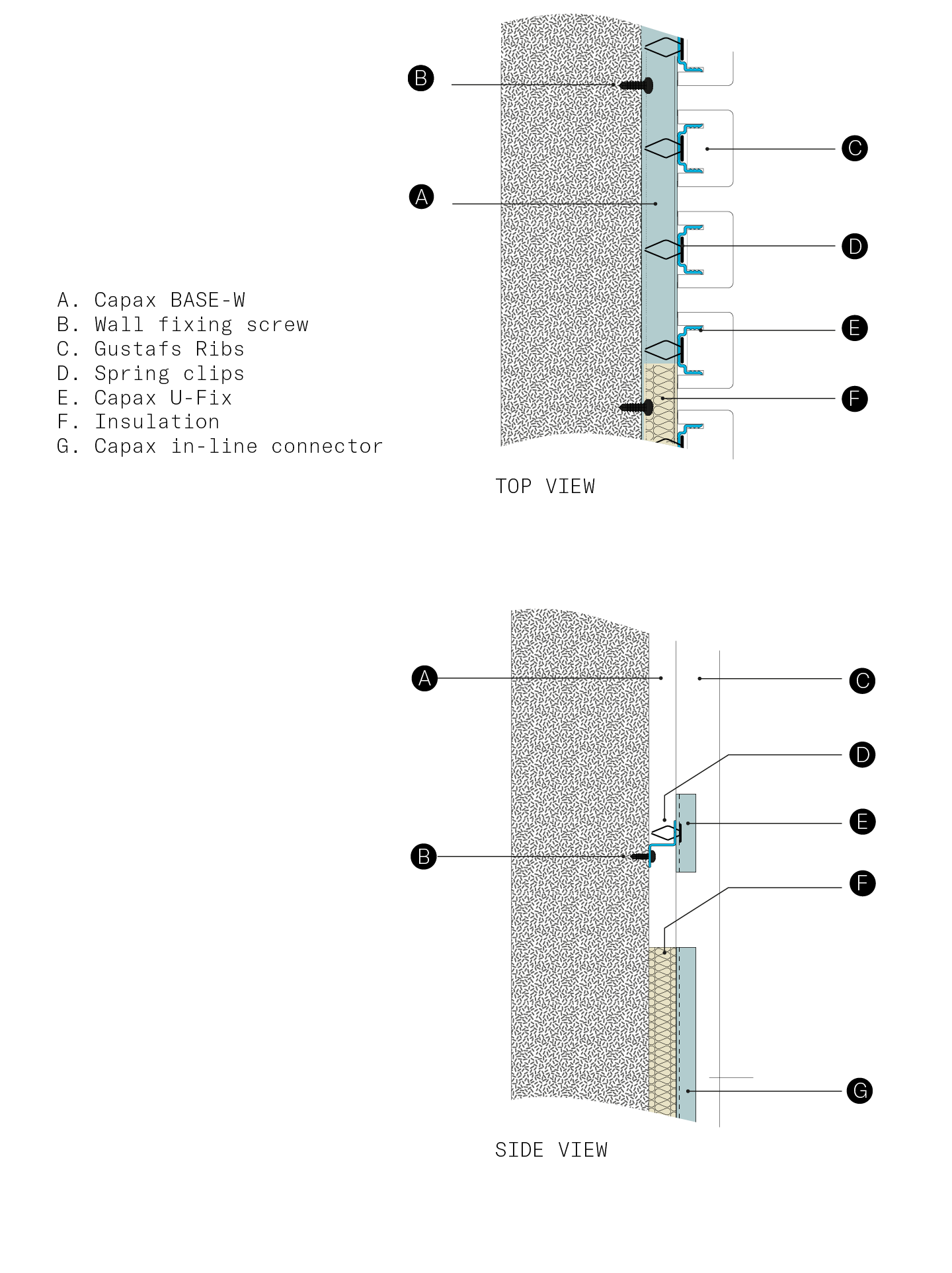

A. Capax BASE-W
B. Kotwa
mocująca do ściany
C. Listwy Gustafs
D. Zaciski sprężynowe
E. Capax U-Fix
F. Izolacja
G. Capax – przyłącze liniowe
*Należy pamiętać, że listwy o szerokości 22 mm (wąskie) są instalowane przy użyciu różnych komponentów. listwa montażowa wąska.
Drewno jest produktem naturalnym, a każda okleina jest wyjątkowa. Różnice w kolorze, wzorze i strukturze są uważane za normalne i stanowią część wystroju. Wybierz panele i listwy według odcienia koloru i zaplanuj montaż na ścianie lub suficie, zalecamy losowe mieszanie różnych odcieni. Drewno zmienia się z czasem pod wpływem światła UV.
Tylko do użytku w suchych pomieszczeniach a nie w wilgotnych. Przechowywanie, instalacja i użytkowanie w temperaturze 18-50 ° C i wilgotności powietrza 25-60%. Wilgotność w podbudowie () nie powinna być wyższa niż 15%. Listwy Gustafs są wrażliwe na wilgoć i wodę, dlatego należy je zawsze przechowywać w suchych pomieszczeniach.
Nie przewozić niezabezpieczonych listew.
Nie piętruj palet.
Na czas przechowywania opakowanie należy przechowywać zamknięte.
Podnoś listwy płasko, pionowo i pojedynczo.
Unikaj ekspozycji na silne i bezpośrednie światło słoneczne.
Czyszczenie odbywa się za pomocą mopa na sucho lub odkurzacza. Używaj syntetycznego płynu czyszczącego bez amoniaku do tłustych plam, owoców, wina i kawy. Krew usuwa się zimną wodą.
Nasze powierzchnie powlekane promieniami UV i laminowane są dopuszczone do stosowania ze szpitalnymi środkami czyszczącymi zawierającymi do 70% alkoholu.
Unikaj ekspozycji na silne i bezpośrednie światło słoneczne.
Podczas instalacji nie wystawiaj widocznych powierzchni na działanie ostrych przedmiotów.
Nie przesuwaj produktów o siebie.
Chroń zarówno niezainstalowane, jak i zainstalowane panele i listwy przed uderzeniami o drabiny, wózki, montaż mebli itp., w tym wszystkich pracowników i ich narzędzi.
Gustafs we współpracy z producentem opraw LED, firmą Luxlight, opracował oprawę oświetleniową dostosowaną do naszego Gustafs Linear Rib.
Gustafs D-Line to zintegrowane oświetlenie liniowe zaprojektowane tak, aby było w pełni kompatybilne z naszym systemem montażowym Capax dla Gustafs Linear Rib. Oznacza to, że montaż liniowego oświetlenia LED Gustafs D-Line jest tak niezawodny i szybki w montażu, jak panel drewniany. Daje również piękny design.
Gustafs D-Line wykorzystuje nowoczesną optykę mikropryzmatyczną w połączeniu z wysokiej jakości źródłami światła LED.
Firma Gustafs i Luxhlight opracowała rozwiązanie, dzięki któremu oprawa mogła pasować do naszej konstrukcji ściennej i sufitowej. D-line jest opracowywana, produkowana i produkowana w Göteborgu w Szwecji. Luxlight Skandinavien AB udziela gwarancji na okres pięciu lat. Montaż na ścianie w tym samym systemie, co w przypadku opraw sufitowych. Przeczytaj więcej w karcie produktu.
