Linear Rib-E
Linear Rib-E - Bild 2
Linear Rib-E
Linear Rib-E - Bild 2

Linear Rib-E

Rib-E bygger vidare på vår beprövade Gustafs Linear Rib, men med en rundad profil som ger ett mjukare och mer flödande uttryck. Rib-E finns i två dimensioner och är tillverkad med äkta träfanér och en formstabil fiber-gipskärna vilken säkerställer långsiktig användning – även i krävande miljöer.
Precis som alla lösningar i Gustafs Linear-familjen installeras Rib-E med Capax Quick-Up-systemet, vilket ger en exakt, effektiv och säker montering. Det visuella uttrycket styr du själv: välj fanér, ytskikt, dimensioner, ribb mellanrum samt eventuell bakgrundsfärg, för att skapa rätt karaktär för ditt projekt. Rib-E ingår i Gustafs mix system och går att kombinera med andra produkter i samma montagesystem.

TYP / LÖSNING

Linear Mix System, Linear System

ANVÄNDNING

Undertak

Brandklass

ASTM-A, B-s1,d0

Akustikklass

A, B, C

INSTALLATION

CAPAX-MIX

KONTAKT
MENU /
CLOSE

Design

Gustafs Rib-E består av mjukt ovala ribbor i äkta trä, utvecklade för att behålla sin form och kvalitet över tid.
Välj det ytskikt som passar din vision, kombinera med andra produkter i Mix-systemet eller komplettera med akustikfilt i valfri kulör.

Installation

Capax MIX-systemet ger dig förutom kombinationsmöjligheter, full kontroll i varje detalj – från längdskarvar till exakta konsekventa mellanrum.
Mellanrummen i installationen startar med 22 mm för modellen 80×40 mm och 9 mm för modellen 47×22 mm.

Se godkända mellanrum >>

Ytor

Välj bland ett brett utbud av fanér och ytskikt – alla noggrant utvalda för att ge varje projekt rätt uttryck och känsla.
Ytor >>

YTOR +
YTOR

Välj bland ett brett utbud av ytskikt – fanér, lack eller folie – och kombinera Rib-E med akustikfilt i olika kulörer. På så sätt skapar du tydliga och personliga designuttryck, anpassade efter varje rum och vision.

Ytor

SKARVFRITT +
SKARVFRITT

Capax MIX-systemet och Rib-E samverkar för exakt linjering och ett rent, tryggt och genomarbetat slutresultat.

DIMENSIONER +
DIMENSIONER

Finns i två dimensioner – Rib-E 80×40 mm och Rib-E 47×22 mm
Se Dimensioner >>

DESIGN

Elegant mjukhet

Gustafs Rib-E tillför linjär mjukhet till den linjära designen i ribbtak. Den rundade profilen skapar mjuka, sammanhängande linjer över takytan, medan kombinationen av äkta träfanér och en kärna av fibergips ger långsiktig formstabilitet och brandsäkerhet.

Med Capax Mix-systemet installeras Rib-E med hög precision och säker passform, vilket resulterar i exakt linjering och ett rent, konsekvent avslut. Genom val av fanér, ytbehandling, dimensioner och bakgrundskulör kan du forma ett uttryck som är tydligt, hållbart och beständigt över tid.

BRANDSÄKERT

Skulpturala trätak med tydlig karaktär

Rib-E skapar ett kraftfullt och exklusivt undertak där rundade, flödande träformer definierar rummet. Uttrycket är arkitektoniskt och närvarande – med djup, rytm och en tydlig känsla av hantverk.

Ett brett urval av naturliga träfanér gör det möjligt att anpassa varje tundertak efter projektets identitet – från varmt och nedtonat till djärvt och uttrycksfullt. För tillämpningar där brandklassning inte är avgörande kan Rib-E även tillverkas i MDF eller massivt trä.

TAKINSTALLATION

Funktion och prestanda

Med Gustafs Rib-E-systemet får du verklig flexibilitet. Designat för undertak integreras Rib-E i Capax Mix-installationssystemet – vilket gör att du kan kombinera linjära ribbor, bafflar, belysning och andra element i ett enhetligt montage.

Oavsett om du väljer att använda Rib-E över hela takytan eller väljer att blanda det med andra produkter så som Feltfon, lampor eller andra träribbor så säkerställer Mix systemet att linjerna är konsekventa och övergångarna precisa.

INSPIRATION

Rib-E 80 mm

Rib-E i kombination med färgad Acoustex® akustikfilt i kulören Mocca.

Rib-E installerat med mellanrum 84 mm, CC 124mm.

MDF & MASSIVT TRÄ +
MDF & MASSIVT TRÄ

Vi kan även tillverka Rib-E i massivträ eller med MDF-kärna.

Ett enhetligt system – MIX-installationssystemet

Följande produkter kan kombineras med Rib-E inom samma Capax MIX-system.

Linear Rib-S & Rib-R

Acoustiska träribbor

Linear Rib-S
Linear Rib-R

Blayde

Blayde >>

Feltfon

Alla linjära Feltfon produkter, samt Feltfon – Blox och Baffle.

Feltfon produkter >>

F-Line R

Belysningssystem

F-line-R

F-Line C

Belysningssystem

F-line-C

Skapa ribblösningar med din egen prägel.

Eftersom ytskikt och ytbehandlingar i hög grad definierar det visuella intrycket av våra produkter, har vi byggt upp en djup expertis inom just dessa områden. Tack vare vår egna produktion förverkligas dina idéer med stor precision flexibilitet och frihet.

KNOWLEDGE HUB / YTOR

Träfanér

Gustafs Linear Ribs kan tillverkas i alla våra standardfanér inom Nature och Gemini kollektionerna men kan även tillvarkas med önskade specialfanér.
Man kan även variera glansgrad eller pigmentering i ytbehandlingen.

Våra fanér

Målat

Ytan på Rib-E är mycket slät och lämpar sig väl för målning. Välj valfri NCS- eller RAL-kulör – med glansgrader från supermatt till högblank.

Målade ytor >>

Folie

Som alternativ till träfanér eller målade ytor erbjuder vi färgade eller dekorativa folier som ett uttrycksfullt ytskikt för våra ribbor.

Folie ytor >>

FANÈR +
FANÈR
Fanér

Vi har två standardkollektioner, Nature and Gemini.

Se våra Fanérkollektioner

Nature >>

Gemini >>

Installation Mönster

MÖNSTER

Rib-E kombinerat med Feltfon Rib



MÖNSTER

Rib-E kombinerat med Feltfon DNA



Inspireras av våra mix intallations mönster.

MIX MÖNSTER – INSPIRATION

Skapa något unikt av våra standarder

Kombinera olika produktdimensioner och variera mellanrummen för att skapa optiska effekter och harmoniska, unika mönster.

Mellanrum
Rib-E 80×40 mm

Mellanrummen startar med 53 mm och kan sedan ökas i intervaller av 31 mm.
Se mellanrum

Mellanrum
Rib-E 47×22 mm

Mellanrummen startar med 40 mm och kan sedan ökas i intervaller av 31 mm.
Se mellanrum

Fyll mellanrummen

Vi har ett brett utbud av färgad akustikfilt för att fylla mellanrummen – eller komplettera med integrerad belysning för en sammanhållen design.

01 DIMENSIONER

Rib-E Dimensioner mm

Tillgänglig i två dimensioner.

DJUP BREDD LÄNGD
80 40 2400
80 40 2550
47 22 2400
47 22 2970

Godkända c/c-mått för Rib-E vid installation i Capax MIX-systemet (mm)

Rib-E Bredd 22mm, djup 47 mm
62 93 124 155 186 217 248>
Rib-E Bredd 40mm, djup 80 mm
– 93 124 155 186 217 248>
MELLANRUM

Mellanrum Rib-E 80×40

MELLANRUM: 53, 84, 115, 146 mm

AVSTÅND

Mellanrum Rib-E 47×22

MELLANRUM: 40, 71, 102, 133 mm

Gustafs Linear Rib-E akustik

God rumsakustik bygger på en väl avvägd balans mellan absorption och reflektion.
Gustafs Linear Rib-E erbjuder en effektiv lösning för ljudabsorption samtidigt som den ger god reflektion och diffusion. Genom att justera avstånden mellan ribborna kan du enkelt anpassa rummets efterklang och forma akustiken efter behov.

KNOWLEDGE HUB / AKUSTIK

Akustiska värden vid takinstallation – Linear Rib-E

CEILING MIX

ANVÄNDNING RIB BREDD MELLANRUM ISOLERING αw / NRC
Tak 22 mm 9 mm 15 mm + 200 mm luftspalt 0,80-B / 0,80
Tak 40 mm 22 mm 15 mm + 200 mm luftspalt 0,90-A / 0,90

Säkerheten sitter i vår kärna

Genom att klä den obrännbara fiber-gipskärna med ett tunt skikt träskapar vi en naturlig konstruktion utan impregnering, som inte bidrar till brand.
Därför är hela vårt Linear Rib-system brandklassat (inte bara enskilda komponenter) och uppfyller högt ställda brandsäkerhetskrav.

KNOWLEDGE HUB BRAND

Reaction to fire – klassificering Gustafs Linear System
PRODUKT KÄRNMATERIAL FANÈR PRINTAT FANÉR FOLIE
Linear Rib-E System High Density Fibre Gypsum B-s1,d0 B-s1,d0 B-s1,d0
Linear Rib-E System High Density Fibre Gypsum ASTM-A ASTM-A ASTM-A
BRANDSÄKERHET +
BRANDSÄKERHET

Kärnan i våra ribbor är det som gör brandsäkerheten unik. Resten handlar om ytan.

KNOWLEDGE HUB / KÄRNA

Med vårt lågemitterande trä kan du andas ut.
Och alla andra kan andas in.

Fiber-gipskärnan i Gustafs Linear Ribs betraktas som en i grunden emissionsfri källa när det gäller VOC – i nivå med material som sten, keramik, metall, glas och betong.
Ribborna är dessutom helt fria från impregnering, vilket gör våra paneler naturligt mycket lågemitterande och bidrar till en hälsosam inomhusluft.

KNOWLEDGE HUB / EMISSIONER



Våra Linear Ribs uppfyller kraven för följande byggcertifieringar.
TVOC required TVOC result Formaldehyde required Formaldehyde result
BREEAM ≤ 0,3 (mg/m³) 0,147 (mg/m³) ≤ 0,01 (mg/m³) 0,005 (mg/m³)
LEED none U.S. ≤ 1,0 (mg/m³) 0,147 (mg/m³) < 0,06 (mg/m²h) 0,005 (mg/m²h)
BVB < 0,2 (mg/m²h) 0,16 (mg/m²h) < 0,05 (mg/m²h) 0 005 (mg/m²h)
M1 < 0,2 (mg/m²h) 0,160 (mg/m²h) < 0,05 (mg/m²h) 0 005 (mg/m²h)
Blue Angel ≤ 0,3 (mg/m³) 0,147 (mg/m³) ≤ 0,06 (mg/m³) 0,005 (mg/m³)

Fler byggcertifieringar >>

EMISSIONER +
EMISSIONER
No added formaldehyde

De lim och lacker som används i våra lösningar är alltid certifierade enligt NAF-standard – No Added Urea Formaldehyde, utan tillsatt ureaformaldehyd.

KNOWLEDGE HUB / EMISSIONER

Vi strävar efter ett helt klimatneutralt avtryck.

Det ligger i vårt svenska DNA att göra allt vi kan för att minska miljöpåverkan från vår verksamhet. Vi har kommit långt och vi är stolta över att vår produktion är certifierad med 100 procent förnybar energi, att våra produkter är tillverkade av 98 procent naturmaterial och 94 procent återvunnet material och att alla Linear Ribs är fria från retarderingsmedel, tillsatt formaldehyd eller isocyanatbindemedel.

KNOWLEDGEHUB / HÅLLBARHET

LÄS MER PÅ GREEN GUSTAFS

01 ÅTERVUNNET MATERIAL +
01 ÅTERVUNNET MATERIAL

Våra Linear Rib innehåller otroliga 94 % återvunnet material. Ännu bättre är att 17 % av det totala innehållet kommer från återvunnet material, post-konsument.

02 FÖRNYBARENERGI +
02 FÖRNYBARENERGI

Med en produktion i Sverige, omgivna av vattenkraft är det självklart vår primära energikälla för vår produktion. De andra två är vind- och solkraft, vilket ger en produktion som drivs med 100 % förnybar energi.

03 MILJÖDEKLARATIONER +
03 MILJÖDEKLARATIONER

Våra produkter är miljödeklarerade, tillgängliga med FSC®-certifierat trä och har all dokumentation på plats för att uppfylla ledande byggnadsbedömningar som BREEAM och LEED.

Fem naturliga fördelar med fibergips

Gustafs Linear Rib-E tillverkas med en kärna av förstärkt fibergips med hög densitet som har inneboende egenskaper när det gäller dimensionsstabilitet, utsläpp, hållbarhet, brandsäkerhet och akustik. Dessa 5 fundamentala krav i dagens moderna byggindustri eliminerar effektivt de flesta traditionella träbaserade alternativ.

Stabilitet

Fibergips påverkas inte av förändringar i inomhusklimatet och buktar därför inte, vrider sig inte och sväller inte – vilket gör installationer med stora paneler och skarvar med noll avstånd fullt genomförbara. Slutresultatet blir vackert och förblir så under hela livstiden.

Brandsäkerhet

Fibergips är obrännbart och homogent till sin natur och behöver inga kemikalier för att uppnå sin brandklassning, och är säkert även vid akustiska perforeringar eller när den kapas. En träfanerad ribba innehåller, trots den 100 procentiga träytan, fortfarande 97 % fibergips och har brandklass B-s1,d0.

Akustik

Akustiskt sett är det oftast fördelaktigt att använda väggbeklädnad med högre densitet jämfört med lättare material. Fibergipsbaserade skivor är tyngre än träbaserade väggbeklädnadsmaterial och ljudvågor får dem inte att vibrera eller skapa resonansljud.

Hållbarhet

Tack vare skivmaterialets höga densitet och låga värmeledningsförmåga bidrar ribborna till att hålla rumstemperaturen, vilket minskar behovet av kylning eller uppvärmning. Fibergips innehåller 94 % återvunnet material. Ännu bättre är att 17 % av det totala innehållet kommer från återvunna konsumentvaror, vilket är mycket viktigt för certifiering av byggnader.

Utsläpp

Fibergipskärnor har extremt låga emissioner. Ett av skälen är att de tillverkas utan träbindemedel och därmed utan tillsats av urea-formaldehyd eller isocyanater. Interiörpaneler och ribbor som innehåller 97 % gipsfiber har per definition mycket låga TVOC- och formaldehydutsläpp.

Detaljer som gör skillnad

Rib Accessories är unika detaljer som lampor, luckor, galler eller andra lösningar som kan kombineras med ditt vägg- eller taksystem. Våra linjära tillbehör fulländar din vision och förenklar komplicerade lösningar.

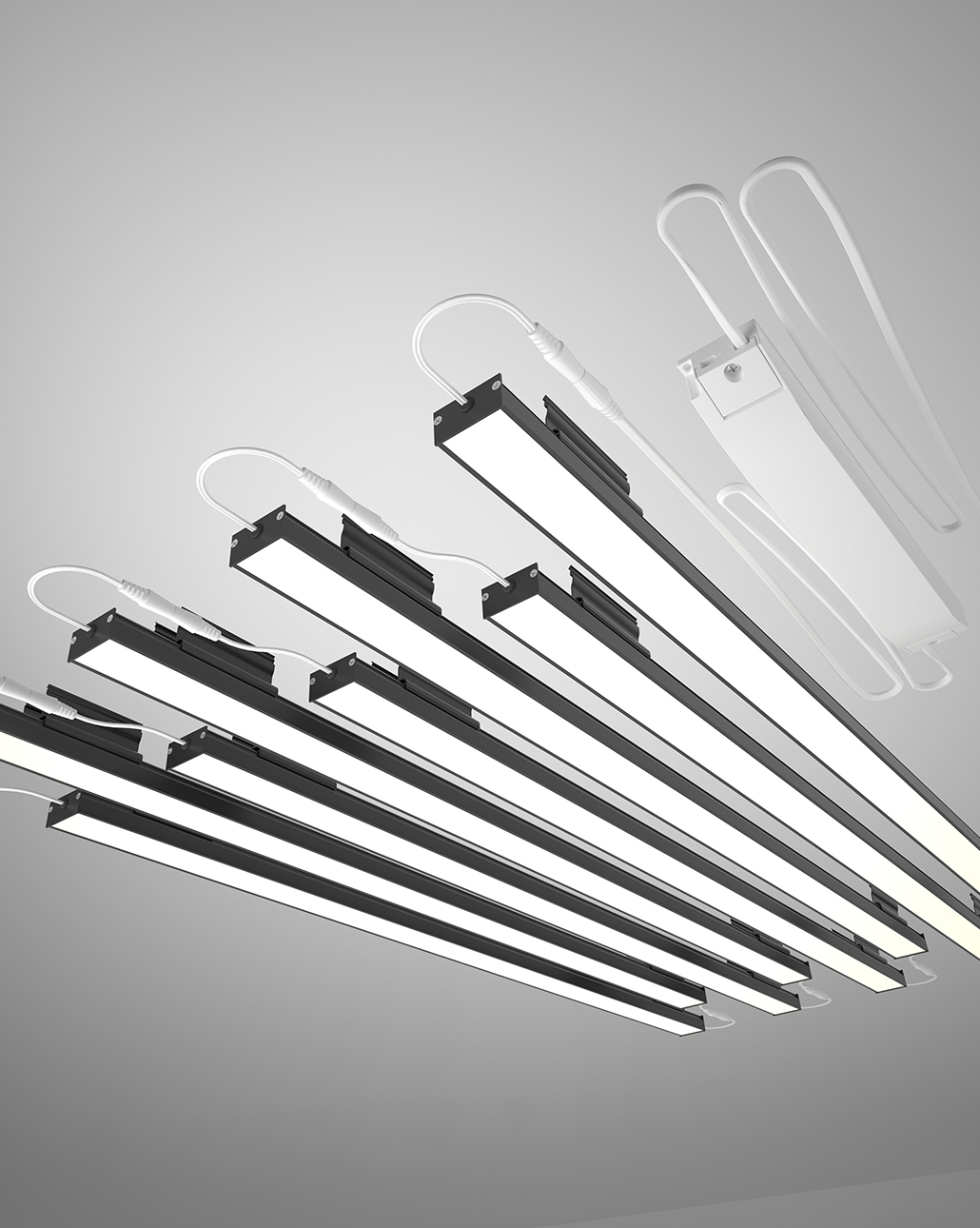

F-Line – Linear belysning för Gustafs Linear System

Integrerad linjär belysningslösning för Gustafs Linear Ceiling System. Armaturhuset använder samma infästningsclips som ribborna, vilket möjliggör fri placering och gör lösningen fullt demonterbar.
D-Line kombinerar modern mikroprismatisk avbländning med högkvalitativa LED-ljuskällor för ett jämnt, behagligt och effektivt ljus.

Installationsanvisning F-line-C >>

Acoustex 9,0 – Robust akustikfilt med flera användningsområden

Extremt formstabil akustikfilt med brandklass B-s1,d0. Kan användas som enskild ljudabsorbent eller integrerat som akustiskt isoleringsskikt bakom Gustafs demonterbara linjära tak-CD-system. Levereras i ark i önskad färg och format. Innehåller minst 50 % återvunna PET-flaskor och är godkänd enligt alla internationella standarder för klimatutsläpp inomhus. Tjocklek 9,0 mm. Tjocklek 9,0 mm.

Acoustex 9 mm >>

Ett mångsidigt installationssystem med många fördelar

Capax är vårt unika installationssystem av aluminiumprofiler som ger dig en dold, pålitlig, snabb och kostnadsbesparande installation och ett perfekt visuellt resultat. Inga verktyg behövs för att montera de sammanfogade komponenterna. En demonterbar version finns tillgänglig, idealisk när tillgång till hjälpsystemen krävs.

Takinstallation

Installationmed Mix installation system

Linear Rib-E Installation – Tak

Undvik devalue engineering

Gustafs har omfattande, ackrediterade testdata för ett stort antal kriterier som brand, akustik, utsläpp och många andra. Vi ger ditt projekt alla möjligheter att uppfylla dagens moderna byggnormer. Följande dokument är dock inte tillgängliga för direkt nedladdning. Vänligen skicka en förfrågan eller kontakta oss eller våra landsrepresentanter för mer information.

SKICKA FÖRFRÅGAN OM CERTIFICAT

Tillgängliga certificeringar för Rib-E

Brand
+

Reaktion på eld: B-s1,d0

ASTM: A

Akustik
+

Konfigurationer möjliga för att uppnå absorptionsklass A, B eller C.

Miljöcertifieringssystem för byggnader
+

BREEAM
LEED
BVB
Svanen (Nordic Eco)
Sunda Hus

Emissioner
+

E1
M1
Blue Angel
AgBB
French VOC
Belgian VOC

Declaration of Performance
+

Ja

EPD
+

Ja

FSC® & PEFC®
+

FSC® (Forest Stewardship Council®)
Gustafs FSC® certificate code is: SAI-COC-010919

PEFC® Certificate Number:
ICSE-PEFC-COC-0230846

LÄS MER PÅ KNOWLEDGE HUB FSC® >>

och dessutom
+

Tillsatt Urea formaldehyde: Nej
Isocyanate bindemedel: Nej
Livstid: > 50 år
Ursprungsland: Sverige
Rengöring: 70% Alc.
Återvunnet innehåll: 94%
Återvunnet Post consumer: 17%

Nedladdningar

CAD
CAD Rib-E & Mix system
DOWNLOAD
CAD-FILES
AKUSTIKVÄRDEN
Gustafs produkter | pdf
DOWNLOAD
BRANDKLASSER
Reaction to fire Gustafs products | pdf
DOWNLOAD

Fler filer

På vår nedladdningssida hittar du produktblad, tekniska datablad och CAD-filer för alla produkter som ingår i Linear Mix-systemet. Allt du behöver för att planera, specificera och designa med precision – samlat på en bekväm plats.

NEDLADDNINGSSIDA
